الیکٹرک ایکچویٹر
جائزہ

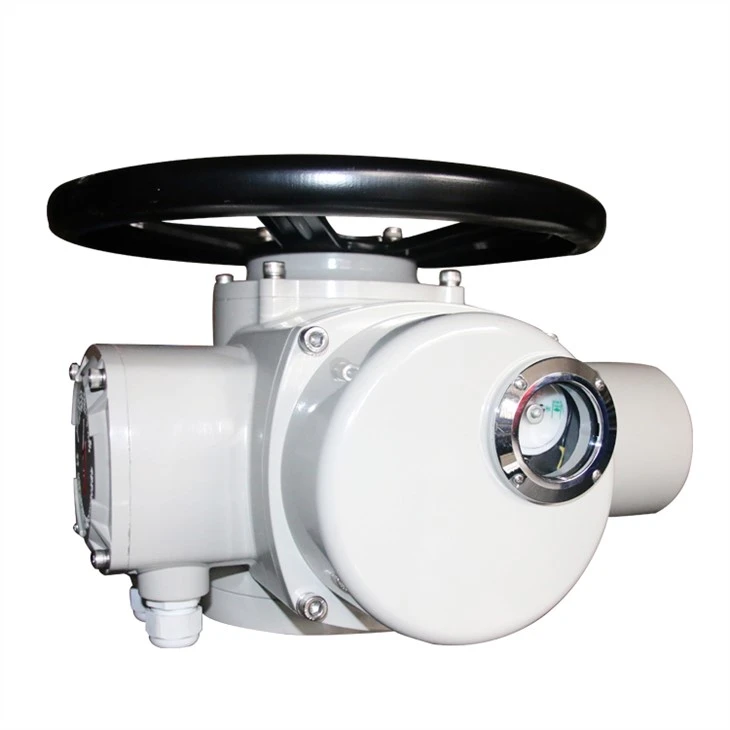

AK3 سیریز کے ملٹی ٹرن (لکیری ٹرن) الیکٹرک ایکچیوٹرز کی نئی نسل براہ راست کنکشن کی ساخت کو اپناتی ہے اور اسے والوز کے ساتھ آسانی سے ملایا جا سکتا ہے۔ یہ ان والوز کے لیے موزوں ہے جن کی ڈسکس سیدھی لائن میں چلتی ہیں، جیسے گیٹ والوز، گلوب والوز، ڈایافرام والوز، واٹر گیٹس وغیرہ، یہ پروڈکٹ افعال کو محسوس کر سکتی ہے جیسے کھولنے اور بند کرنے کا ریموٹ کنٹرول اور سائٹ پر آپریشن کنٹرول۔ والو، اور برقی والوز کے لیے ایک ناگزیر ڈرائیونگ ڈیوائس ہے۔ پروڈکٹ میں جامع افعال، قابل اعتماد کارکردگی، چھوٹے سائز، ہلکے وزن، اور آسان استعمال اور دیکھ بھال کی خصوصیات ہیں۔ صارفین کی اکثریت نے اس کا خیرمقدم کیا، یہ پیٹرولیم، کیمیائی صنعت، بجلی، دھات کاری، کاغذ سازی، پانی کی صفائی اور دیگر صنعتوں میں بڑے پیمانے پر استعمال ہوتا ہے۔ جن والوز کو کوارٹر ٹرن چلانے کی ضرورت ہوتی ہے جیسے بال والوز اور بٹر فلائی والوز، آپ ہماری کمپنی کے تیار کردہ الیکٹرک ورم گیئر باکسز کی سیریز کا انتخاب کر سکتے ہیں۔ اگر آپ کو کیڑے کے گیئر باکس کے بارے میں مزید تفصیلی معلومات درکار ہیں، تو براہ کرم ہماری کمپنی سے رابطہ کریں۔
ملٹی ٹرن الیکٹرک ایکچویٹرز میں تقسیم کیا گیا ہے: معیاری قسم اور دھماکہ پروف قسم۔
بیرونی معیاری قسم اور دھماکہ پروف قسم کا ساختی ڈیزائن
کام کرنے کا ماحول اور اہم تکنیکی پیرامیٹرز
بجلی کی فراہمی: AC380V (±5 فیصد)، سنگل فیز: AC220V (±5 فیصد)؛
4. 2. تعدد: 50Hz( جمع 0.4 فیصد)؛
4. 3. ماحول کی نسبتہ نمی: W95 فیصد (25 ڈگری پر)؛
4. 4. اونچائی: W 1000m؛
4. 5. محیط درجہ حرارت: -20 ڈگری ~ جمع 60 ڈگری ;
4. 6. تحفظ کی سطح: IP65؛
4. 7. دھماکہ پروف نشان: Ex dIIBT4؛
4. 8. موٹر ایک مختصر وقت کے کام کرنے کا نظام ہے: ریٹیڈ چلانے کا وقت 10 منٹ ہے، اور F کلاس کی موصلیت؛

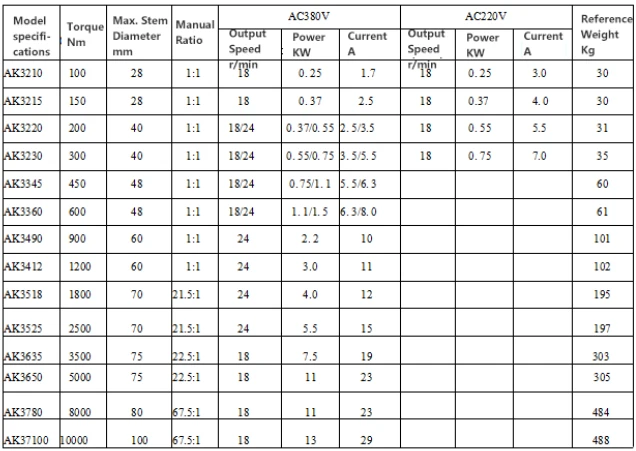

AK3 سیریز کے الیکٹرک ایکچویٹرز کے مخصوص ماڈل اور وضاحتیں۔
ساخت اور کام کرنے کا اصول
AK3 سیریز کے ایکچویٹرز موٹر، گیئر باکس، اسٹروک کنٹرول میکانزم، ٹارک کنٹرول میکانزم، اوپننگ انڈیکیٹر، پریزیشن پوٹینشیومیٹر، مینوئل/الیکٹرک سوئچنگ میکانزم، ہینڈ وہیل اور برقی حصوں پر مشتمل ہیں۔ بیرونی قسم گول سیون اور او رنگ مہر کو اپناتی ہے۔ دھماکہ پروف قسم میں بیرونی قسم کی طرح سگ ماہی کا ڈھانچہ ہوتا ہے، اور ایک دھماکہ پروف سطح کا ڈھانچہ شامل کیا جاتا ہے۔
موٹر: معیاری قسم YDF کو اپناتی ہے، دھماکہ پروف قسم YBDF سیریز کو اپناتی ہے، اور آؤٹ ڈور اینٹی سنکنرن اور دھماکہ پروف الیکٹرک والو خصوصی موٹر کو اپناتی ہے۔ ریڈوسر: یہ اسپر گیئرز اور ورم گیئرز کے جوڑے پر مشتمل ہوتا ہے۔ موٹر کی طاقت کو ریڈوسر کے ذریعے آؤٹ پٹ شافٹ میں منتقل کیا جاتا ہے۔ ٹارک کنٹرول میکانزم: یہ پوری سیریز کا ایک عام حصہ ہے۔ ساخت کو شکل 11 میں دکھایا گیا ہے۔ جب آؤٹ پٹ شافٹ کو ایک خاص ٹارک کا نشانہ بنایا جاتا ہے، تو کیڑا گردش کے علاوہ محوری نقل مکانی پیدا کرتا ہے، جو بیل کرینک کو چلاتا ہے اور اثر بلاک کو کونیی نقل مکانی پیدا کرنے کا سبب بنتا ہے، اس طرح کیم کو دبانا اور اٹھانا۔ بریکٹ جب آؤٹ پٹ شافٹ پر ٹارک بڑھتا ہے، تو مائیکرو سوئچ جو کنٹرول ٹارک کو آؤٹ پٹ کرتا ہے برقی والو کی حفاظت کے مقصد کو حاصل کرنے کے لیے کام کرتا ہے۔ موٹر کا کام کرنے کا اصول: موٹر کی گردش موٹر گیئر کے ذریعے گھومنے کے لیے کیڑے کے گیئر کو براہ راست چلاتی ہے، کیڑا ورم گیئر کو گھومنے کے لیے چلاتا ہے، اور پھر آؤٹ پٹ شافٹ کو کلچ کے ذریعے گھومنے کے لیے چلاتا ہے۔ الیکٹرک آپریشن کو ہمیشہ ترجیح دی جاتی ہے۔ دستی اور الیکٹرک آپریشن بیول گیئرز کے ایک جوڑے کو گھومنے کے لیے چلاتے ہیں جب آؤٹ پٹ شافٹ گھومتا ہے، اور درست پوٹینومیٹر کے ذریعے والو کی پوزیشن میں تبدیلی کی پیمائش کرتا ہے۔
اسٹروک کنٹرولر: یہ اعشاریہ کاؤنٹر کے اصول کو اپناتا ہے اور اس میں کنٹرول کی اعلی درستگی ہے۔ پوری سیریز کے مشترکہ حصے۔ کام کرنے کا اصول یہ ہے: ریڈکشن باکس میں بڑے اور چھوٹے بیول گیئرز کا ایک جوڑا ایکٹو پنین (z=8) کو چلاتا ہے، اور پھر کاؤنٹر کو کام کرنے کے لیے چلاتا ہے۔ اگر کاؤنٹر کو والو کے کھلنے اور بند ہونے کی پوزیشن کے مطابق ایڈجسٹ کیا گیا ہے، جب کاؤنٹر آؤٹ پٹ شافٹ کے ساتھ پہلے سے ایڈجسٹ شدہ پوزیشن (موڑ کی تعداد) پر گھومتا ہے، تو کیم 90 گھمائے گا. مائیکرو سوئچ، موٹر کی پاور سپلائی منقطع کریں، اور موٹر کو روک دیں، تاکہ برقی ڈیوائس کے اسٹروک (انقلابوں کی تعداد) کے کنٹرول کا احساس ہو سکے۔
افتتاحی اشارے: یہ پوری سیریز کا ایک عام حصہ ہے۔ اس کا ڈھانچہ شکل 13 میں دکھایا گیا ہے۔ ان پٹ گیئر کاؤنٹر کے یونٹ گیئر سے چلتا ہے۔ سست ہونے کے بعد، انڈیکیٹر ڈسک والو کے کھلنے یا بند ہونے کی نشاندہی کرنے کے لیے والو سوئچنگ کے عمل کے ساتھ ساتھ گھومتی ہے۔ پوٹینشیومیٹر کا حرکت پذیر ٹکڑا اور اشارے کی پلیٹ ریموٹ کھولنے کے اشارے کے لیے ہم آہنگی سے گھومتی ہے، اور موڑ کی تعداد کو موڑ ایڈجسٹمنٹ گیئر کی تعداد کو حرکت دے کر تبدیل کیا جا سکتا ہے۔ افتتاحی اشارے کے اندر ایک مائیکرو سوئچ اور ایک کیمرہ ہوتا ہے، جب الیکٹرک ڈیوائس چل رہی ہوتی ہے، کیم مائیکرو سوئچ کو وقفے وقفے سے کام کرنے کے لیے گھومتا ہے۔
کچھ کوآپریٹو صارفین
الیکٹرک ایکچیویٹر معائنہ آئٹم کی فہرست
