پروفیبس موڈبس ہارٹ کمیونیکیشن ملٹی ٹرن الیکٹرک ایکچویٹر

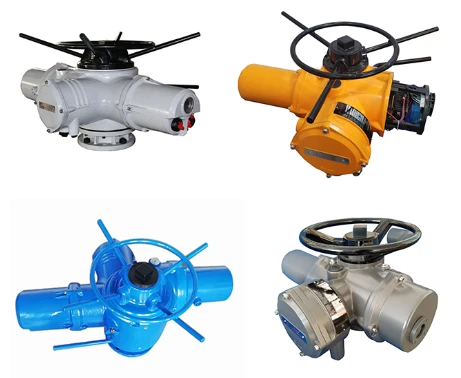

FRYQ- ملٹی ٹرن الیکٹرک ایکچویٹر

جدید ترین ذہین غیر حملہ آور الیکٹرک ایکچیویٹر کئی آپشن پیش کر سکتا ہے جیسے ملٹی ٹرن، پارٹ ٹرن اور لکیری ٹرن۔

◆مضبوط تعمیر، ڈوئل سیلنگ کا استعمال کرتے ہوئے، اور کنکشن فائل کرنے پر مؤثر طریقے سے پانی اور دھول (IP67/IP68-2m، 48 گھنٹے) کو روک سکتا ہے۔

◆ تھری فیز، سنگل فیز اور ڈائریکٹ کرنٹ پاور سپلائی ایکچویٹر

◆ معیاری فنکشن کے بلٹ ان ڈیٹا ریکارڈنگ میکانزم کے طور پر

◆IrDATM معیار کے ساتھ ہم آہنگ۔ بصیرت پی سی سافٹ ویئر کے ذریعے ایکچیویٹر پر مقامی اور ریموٹ تجزیہ کریں۔

◆ جامع، کنٹرول کرنے میں آسان، اور اشارے کے افعال

◆ملٹی لینگویج ٹیکسٹ ڈسپلے اسکرین جو ریاست اور سیٹنگ کو ظاہر کرتی ہے۔

◆ سادہ ٹارک اور پوزیشن کنٹرول، وشوسنییتا کو بڑھانا

◆ جامع کنٹرول اور اشارے کی لچک

◆ واٹر پروف اور دھماکے کے ثبوت کی قسم کی اختیاری تفصیلات

◆ ڈائریکٹ ٹارک آؤٹ پٹ رینج 35Nm(25Ibf ft)-3000Nm(2200 Ibf فٹ)

FRYT-پارٹ ٹرن الیکٹرک ایکچویٹر

◆مضبوط تعمیر، ڈوئل سیلنگ کا استعمال کرتے ہوئے، اور کنکشن فائل کرنے پر مؤثر طریقے سے پانی اور دھول (IP67/IP68-2m، 48 گھنٹے) کو روک سکتا ہے۔

◆ ڈائریکٹ ڈرائیو کوارٹر ٹرن

◆ تھری فیز، سنگل فیز اور ڈائریکٹ کرنٹ پاور سپلائی ایکچویٹر

◆ملٹی لینگویج ٹیکسٹ ڈسپلے اسکرین جو ریاست اور سیٹنگ کو ظاہر کرتی ہے۔

◆ معیاری فنکشن کے بلٹ ان ڈیٹا ریکارڈنگ میکانزم کے طور پر

◆IrDATM معیار کے ساتھ ہم آہنگ۔ بصیرت پی سی سافٹ ویئر کے ذریعے ایکچیویٹر پر مقامی اور ریموٹ تجزیہ کریں۔

◆ جامع، کنٹرول کرنے میں آسان، اور اشارے کے افعال

◆ سادہ ٹارک اور پوزیشن کنٹرول، وشوسنییتا کو بڑھانا

◆ جامع کنٹرول اور اشارے کی لچک

◆ واٹر پروف اور دھماکے کے ثبوت کی قسم کی اختیاری تفصیلات

◆ ڈائریکٹ ٹارک آؤٹ پٹ رینج 50 Nm(37 Ibf ft)-2000Nm(1476 Ibf فٹ)

FRYQ+BW-پارٹ ٹرن الیکٹرک ایکچویٹر

IQ+BW پارٹ ٹرن ایکچو ایٹر IQ ملٹی ٹرن ایکچو ایٹر کے ڈھانچے کی بنیاد پر دوہری کمی کا اضافہ کر کے بٹر فلائی والو اور بال والو کے بڑے قطر اور ٹارک پر 90 ڈگری آن آف آپریشن حاصل کرتا ہے، اور ٹارک کی حد 1000Nm ہے{{ 6}Nm

◆مضبوط تعمیر، ڈوئل سیلنگ کا استعمال کرتے ہوئے، اور کنکشن فائل کرنے پر مؤثر طریقے سے پانی اور دھول (IP67/IP68-2m، 48 گھنٹے) کو روک سکتا ہے۔

◆ تھری فیز، سنگل فیز اور ڈائریکٹ کرنٹ پاور سپلائی ایکچویٹر

◆ معیاری فنکشن کے بلٹ ان ڈیٹا ریکارڈنگ میکانزم کے طور پر

◆IrDATM معیار کے ساتھ ہم آہنگ۔ بصیرت پی سی سافٹ ویئر کے ذریعے ایکچیویٹر پر مقامی اور ریموٹ تجزیہ کریں۔

◆ جامع، کنٹرول کرنے میں آسان، اور اشارے کے افعال

◆ملٹی لینگویج ٹیکسٹ ڈسپلے اسکرین جو ریاست اور سیٹنگ کو ظاہر کرتی ہے۔

◆ سادہ ٹارک اور پوزیشن کنٹرول، وشوسنییتا کو بڑھانا

◆ جامع کنٹرول اور اشارے کی لچک

◆ واٹر پروف اور دھماکے کے ثبوت کی قسم کی اختیاری تفصیلات

فرائی کیو٪2bVE-لائنر-ٹرن الیکٹرک ایکٹیوایٹر

FRYQ ایکچیویٹر کی تمام خوبیوں سے فائدہ اٹھاتے ہوئے، FRYQ+VE کے پاس لکیری آؤٹ پٹ ٹرانسمیشن سسٹم ہے، اور ریگولیٹڈ تھرسٹ آؤٹ پٹ 100 KN تک پہنچ سکتا ہے۔

◆FRYQ18(AC380V) لکیری موڑ: زیادہ سے زیادہ زور 20000N، سفر کی حد 10mm-100mm

◆FRYQ18(AC220V) لکیری موڑ: زیادہ سے زیادہ زور 10000N، سفر کی حد 10mm-100mm

◆FRYQ25(AC380V) لکیری موڑ: زیادہ سے زیادہ زور 100000N، سفر کی حد 40mm-100mm

◆FRYQ25(AC220V) لکیری موڑ: زیادہ سے زیادہ زور 50000N، سفر کی حد 40mm-100mm

◆FRYT لکیری موڑ: زیادہ سے زیادہ زور 6400N، سفر کی حد 10mm-16mm (اعلی درستگی اور مختصر سفری فاصلے کی ضرورت پر لاگو کریں)

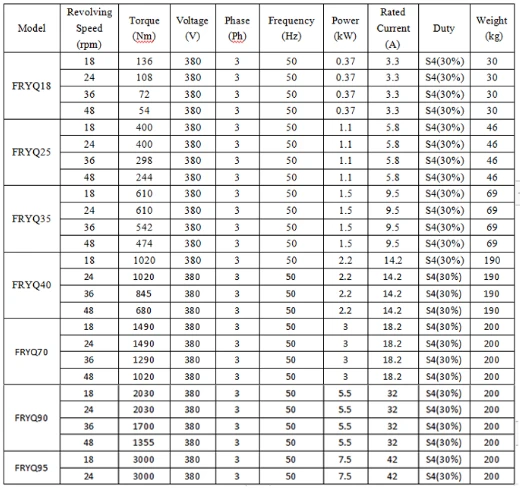

تکنیکی اشارے

★ اوقات کو ایڈجسٹ کرنا: شروع ہونے والے اوقات 600 بار فی گھنٹہ تک پہنچ سکتے ہیں۔

★ موٹر موصلیت کی سطح: F؛

★ موٹر ورکنگ سسٹم: S2؛

★ بنیادی غلطی کی حد: ±1 سے کم یا اس کے برابر۔{1}}%;

★ واپسی کا فرق: 1 سے کم یا اس کے برابر۔{1}}%;

★ اسٹروک کنٹرول میکانزم کی تکراری غلطی: 1 سے کم یا اس کے برابر۔{1}}%;

★ تحفظ کی سطح: IP67 (IP68 اختیاری)؛

★ دھماکہ پروف قسم: دھماکہ پروف گریڈ ExdⅡBT4۔ بجلی کی فراہمی

★ وولٹیج: سنگل فیز 220VAC، 50/60Hz؛ تھری فیز 380VAC±10%، 50/60Hz؛

★ رواداری: تعدد ±1%؛ ہارمونک مواد<5%. ENVIRONMENTAL CONTITIONS

★ محیطی درجہ حرارت: -30 ڈگری -+70 ڈگری ;

★ رشتہ دار نمی: 95% سے کم یا اس کے برابر؛ فرائی الیکٹرک ایکچویٹر

★ ماحولیاتی دباؤ: 86kPa-106kPa۔

★ محیطی درجہ حرارت: -10 ڈگری -+45 ڈگری ;

★ رشتہ دار نمی: ہوادار کمرے میں 85% سے کم یا اس کے برابر، ارد گرد کی ہوا میں نقصان دہ مادے نہیں ہوتے جو پروڈکٹ کو خراب کرتے ہیں۔

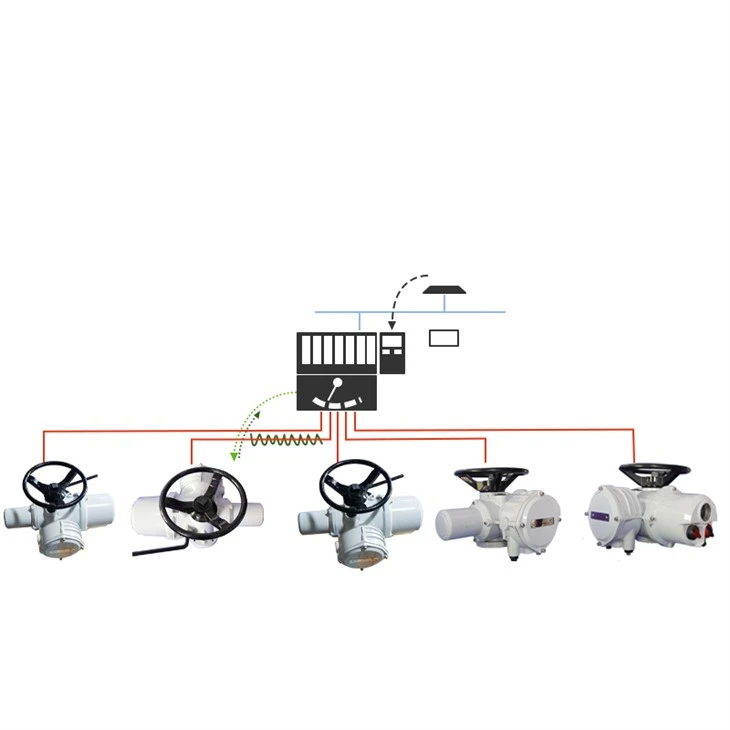

>پروفیبس ڈی پی

>موڈبس آر ٹی یو

>ایف ایف فاؤنڈیشن فیلڈ بس

>ہارٹ

>بلوٹوتھ کمیونیکیشن کنٹرول (اختیاری)

ہارٹ کمیونیکیشن پروٹوکول

ہارٹ کمیونیکیشن آدھے ڈوپلیکس کمیونیکیشن کا طریقہ استعمال کرتی ہے، جس کی خصوصیت موجودہ اینالاگ سگنل ٹرانسمیشن لائن پر ڈیجیٹل سگنل کمیونیکیشن کی وصولی سے ہوتی ہے، جو کہ ینالاگ سسٹم سے ڈیجیٹل سسٹم میں منتقلی کے دوران ایک عبوری پروڈکٹ ہے، اس لیے اس کی مارکیٹ مضبوط ہے۔ مسابقت تیزی سے تیار ہوئی ہے. ہارٹ حکموں کی ایک سیریز کا تعین کرتا ہے، جو کمانڈ موڈ کے مطابق کام کرتی ہے۔

پروفیبس کمیونیکیشن پروٹوکول

15 مارچ 1996 کو، Profibus کو یورپی معیار کے طور پر منظور کیا گیا، یعنی اس پروڈکٹ کو عالمی منڈی میں عام ٹیبلیٹ نے قبول کر لیا، اور اس کا مارکیٹ شیئر یورپی مارکیٹ میں S پوزیشن پر قابض ہے۔ تکنیکی طور پر، Profibus پیداواری عمل کے فیلڈ لیول ڈیٹا کو مطمئن کرتا ہے۔ سٹوریبلٹی کی اہم ضرورت، ایک طرف، یہ سینسرز/ایکچویٹرز کے شعبے میں کمیونیکیشن کی ضروریات کو پورا کرتی ہے، اور دوسری طرف، اس میں یونٹ لیول کے شعبے میں نیٹ ورک کے تمام مواصلاتی افعال ہوتے ہیں، اس لیے پروفیبس ایک ڈی سی بن گیا ہے۔ حقیقت میں بین الاقوامی سطح پر تسلیم شدہ معیار۔

Profibus ایک بین الاقوامی، کھلا، اور صنعت کار سے آزاد فیلڈ بس معیار ہے۔

بنیادی طور پر مندرجہ ذیل علاقوں میں استعمال کیا جاتا ہے۔

(1) مینوفیکچرنگ آٹومیشن: آٹوموبائل مینوفیکچرنگ (روبوٹس، اسمبلی لائنز، سٹیمپنگ لائنز، وغیرہ)، پیپر میکنگ، ٹیکسٹائل وغیرہ۔

(2) پروسیس کنٹرول آٹومیشن: پیٹرو کیمیکل، فارماسیوٹیکل، سیمنٹ، خوراک، بیئر اور دیگر صنعتیں۔

(3) بجلی: بجلی کی پیداوار، ترسیل اور تقسیم۔

(4) عمارتیں: ایئر کنڈیشنر، پنکھے، لائٹنگ۔ (5) ریلوے ٹریفک: سگنل سسٹم۔

Profibus سسٹم RS-485 فزیکل کنکشن موڈ کو اپناتا ہے، اور ڈیٹا ٹرانسمیشن کی شرح 9.6KB/s سے 12Mb/s تک اختیاری ہے۔ غلام آلات کی زیادہ سے زیادہ تعداد جو ہر نیٹ ورک سیگمنٹ سے منسلک ہو سکتی ہے 32 ہے۔ جب ڈیوائسز کی تعداد 32 سے زیادہ ہو، یا نیٹ ورک کی حد کو بڑھاتے وقت، مختلف نیٹ ورک سیگمنٹ کو جوڑنے کے لیے ریپیٹرز کا استعمال کرنا ضروری ہے۔ Profibus معیار کی طرف سے مخصوص کلاس A کیبلز کی خصوصیات مندرجہ ذیل ہیں:

خصوصیت کی رکاوٹ: 135~165Ω

کیبل کی گنجائش:<30PF/m

لوپ مزاحمت: 0.64 ملی میٹر

Cable core section: >0.34mm²، تار کا سائز AWG22

شیلڈنگ پرت: تانبے کی جالی یا تانے بانے اور ورق کی حفاظت

موڈبس کمیونیکیشن پروٹوکول

موڈبس کو 1979 میں پروگرام ایبل لاجک کنٹرولرز (PLCs) کا استعمال کرتے ہوئے مواصلت کے لیے شائع کیا گیا تھا۔ موڈبس صنعتی میدان میں مواصلاتی پروٹوکول کے لیے صنعت کا معیار بن گیا ہے۔

موڈبس آر ٹی یو

Modbus RTU ایک نسبتاً سیدھا سادھا فیلڈ بس پروٹوکول ہے جو ماسٹر کنٹرول سٹیشن اور غلاموں (ایکچیوٹرز سینسرز) کے درمیان سادہ مواصلت کے لیے ہے۔

تمام عمل کے ڈیٹا تک رسائی اور تمام ایکچیویٹر پیرامیٹرز کی معاونت FRY میں Modbus RTU غلام کنکشن کے ذریعے سپورٹ کی جاتی ہے مزید برآں، actuator کی معلومات کو پڑھا جا سکتا ہے۔ PROFIBUS کے ساتھ مشترکہ طور پر جسمانی کنکشن RS-485 یا فائبر آپٹک کیبلز کے ذریعے بنایا جاتا ہے۔

موڈبس TCP/IP

موڈبس آر ٹی یو جیسی فعالیت جیسی ہی فزیکل کنکشن ایک بیرونی M12 کنیکٹر کے ذریعے انجام دیا جاتا ہے۔
