SD غیر حملہ آور ذہین الیکٹرک ایکچیویٹر
مصنوعات کی درجہ بندی
1. الیکٹرک ایکچیوٹرز کا چوتھائی باری کا ذہین انضمام فٹ پلیٹ ماونٹڈ الیکٹرک ایکچویٹر براہ راست نصب الیکٹرک ایکچویٹر
2. الیکٹرک ایکچیوٹرز کا لکیری موڑ ذہین انضمام
3. الیکٹرک ایکچوایٹر کا ملٹی ٹرن انٹیلجنٹ انضمام
SD غیر دخل اندازی کرنے والا ذہین الیکٹرک ایکچوایٹر صنعتی آٹومیشن انسٹرومنٹ میں عملدرآمد یونٹ ہے، یہ کمپیوٹر سے ریگولیٹر، PLC، DCS کنٹرول سگنل سے حاصل کرتا ہے، جیسے کہ خودکار ایڈجسٹمنٹ کی تکمیل، اہم آلات کے لیے خودکار کنٹرول سسٹم کے لیے ناگزیر ہے۔ یہ بڑے پیمانے پر پاور سٹیشن، دھات کاری، پٹرولیم، کیمیکل کان، ہلکی صنعت، فارمیسی، گیس پاور، تعمیراتی مواد، نقل و حمل اور سٹی سب وے، پانی کی فراہمی، سیوریج ٹریٹمنٹ اور دیگر صنعتوں میں استعمال ہوتا ہے۔
ریٹرن رسید ایکچیوٹرز کے حصے کے طور پر بھی جانا جاتا ہے، 0-90 ڈگری کی عمومی گردش کی حد، Nm میں آؤٹ پٹ ٹارک۔ بنیادی طور پر استعمال کیا جاتا ہے: بٹر فلائی والو، بال والو، شٹر ٹائپ والو، ڈیمپر، بافل اور پلگ والو۔
الیکٹرک ایکچیوٹرز کو کنٹرول کی خصوصیت کے مطابق درجہ بندی کیا جاتا ہے۔
1. انٹیگریشن ماڈیولٹنگ الیکٹرک ایکچوایٹر۔ اینالاگ کنٹرول سگنلز 4-20ma، 0-10ma، 1-5v، وغیرہ وصول کیے جاسکتے ہیں۔ آؤٹ پٹ اینگل ان پٹ اینالاگ سگنل کے متناسب ہے، اور ایکچیویٹر خود بند لوپ ہے اور خود کار طریقے سے محسوس کرتا ہے۔ ایڈجسٹمنٹ.
2. انٹیگرل سوئچ ایکچوایٹر۔ سگنل سوئچ وصول کر رہا ہے۔ بشمول ریموٹ کنٹرول کی قسم اور سوئچ کی قسم۔
3. لکیری ایکچیوٹرز۔ اسے modbus، profibus، وغیرہ میں تقسیم کیا جا سکتا ہے۔
تنصیب کا طول و عرض حسب ضرورت ہوسکتا ہے۔

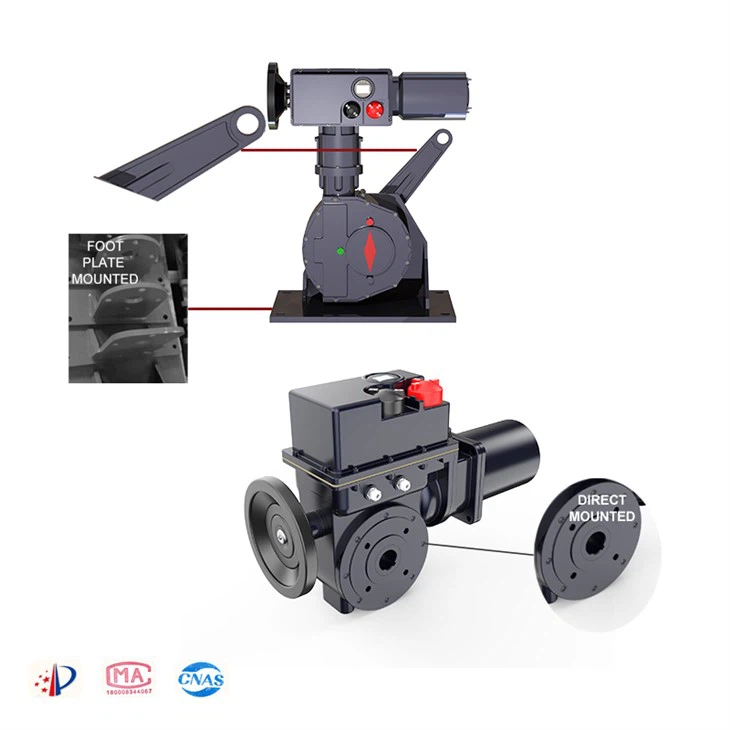

فٹ پلیٹ لگائی گئی۔
فٹ پلیٹ کا سائز اپنی مرضی کے مطابق کیا جا سکتا ہے
براہ راست نصب
کنٹرول کی قسم اپنی مرضی کے مطابق کیا جا سکتا ہے
انضمام متناسب ماڈیولنگ الیکٹرک ایکچوایٹر
الیکٹرک ایکچیویٹر کمپیوٹر، ریگولیٹر یونٹ، ڈی سی ایس سسٹم وغیرہ سے DC4-20ma analogue کنٹرول کرنے والے سگنل وصول کر سکتا ہے۔ آؤٹ پٹ شافٹ کا ٹرننگ اینگل (یا نقل مکانی) ان پٹ سگنلز کے تناسب میں ہے۔ ایکچیویٹر اپنے ضابطے کا کام خود بخود پورا کرتا ہے۔
ریموٹ کنٹرول الیکٹرک ایکچوایٹر
یہ آن آف سگنل یا ریلے سگنل وصول کرتا ہے، آؤٹ پٹ شافٹ کو کسی بھی پوزیشن پر رکنے کے قابل بناتا ہے۔ اس دوران آؤٹ پٹ 4-20ma Dc فیڈ بیک سگنل۔
ON-OFF قسم یا دو پوزیشنوں کی قسم
یہ آن آف سگنل وصول کرتا ہے اور آؤٹ پٹ شافٹ صرف مکمل کھلی یا مکمل بند پوزیشن اور آؤٹ پٹ الارم پر رک سکتا ہے۔
ایس ڈی الیکٹرک ایکچوایٹر کے اہم تکنیکی پیرامیٹرز
ان پٹ سگنل:4-20mA مائبادا 250 Ω 0-10mA مائبادا 200 Ω
ڈیڈ ایریا (حساسیت):0۔{1}}% مسلسل ایڈجسٹ ایبل ان پٹ چینل: ایک اینالاگ کرنٹ ان پٹ چینل، سوئچ والیوم چینل کا ایک سیٹ۔
آؤٹ پٹ چینل:4-20mA DC امپیڈینس > 50 Ω۔ ان پٹ چینل آؤٹ پٹ چینل سے الگ تھلگ ہے۔
آؤٹ پٹ ٹارک اور سفر۔
لکیری موڑ: 2000N{{2}N سفر 10/16/25/40/100 ملی میٹر
سہ ماہی موڑ: 100-40000Nm سفر 90 ڈگری
کثیر موڑ: 40-400Nm سفر 1-50 دائرہ
بنیادی غلطی: ±1%؛ ±1.5%
واپسی کا فرق: ±1% سے کم یا اس کے برابر
ڈیمپنگ کی خصوصیات: کوئی دولن نہیں (صفر مدت دولن)
تحفظ کی سطح: IP67
آپریشن ماحول:
1. درجہ حرارت: -28--+70
نمی: 95% سے کم یا اس کے برابر
3. ہلائیں: فریکوئنسی 10-100Hz strenth، 0. کشش ثقل کی سرعت کے 5 گنا
4. اثر:<5g
5. بیرومیٹرک پریشر: 72۔{2}}KPa
آس پاس کی ہوا میں غیر سنکنرن گیس میڈیا کو آتش گیر اور دھماکہ خیز جگہوں پر استعمال نہیں کرنا چاہئے۔
(دھماکا پروف مصنوعات میری کمپنی کے دھماکہ پروف مصنوعات کے نمونے میں مل سکتی ہیں۔)
وولٹیج اور بجلی کی فراہمی 220V--±10%50Hz
سنگل فیز: 220V--±10%50Hz 380V--±10%50Hz
تین فیز: 380V--±10%50Hz
*خصوصی وولٹیج، تعدد کو پہلے سے اپنی مرضی کے مطابق کرنے کی ضرورت ہے۔
ماڈل کی تیاری کا طریقہ
تبصرہ: 1. خصوصی ٹکنالوجی کے ذریعہ مطلوبہ الیکٹرک ایکچیویٹر کو ترتیب میں واضح اور ٹھوس لکھنے کی ضرورت ہے۔
2. جب A+RA300/K30HGP ماڈل A+RS ہوتا ہے، تو ورکنگ ٹارک 1000Nm، سنگل فیز پاور سپلائی، پورے سفر کا وقت 30 سیکنڈ، اور مقامی آپریشن کے ساتھ انضمام متناسب ماڈیولٹن کے ساتھ فٹ پلیٹ کی تنصیب۔
کوارٹر ٹرن تفصیلات کا پیرامیٹر
سرٹیفیکیشنز
