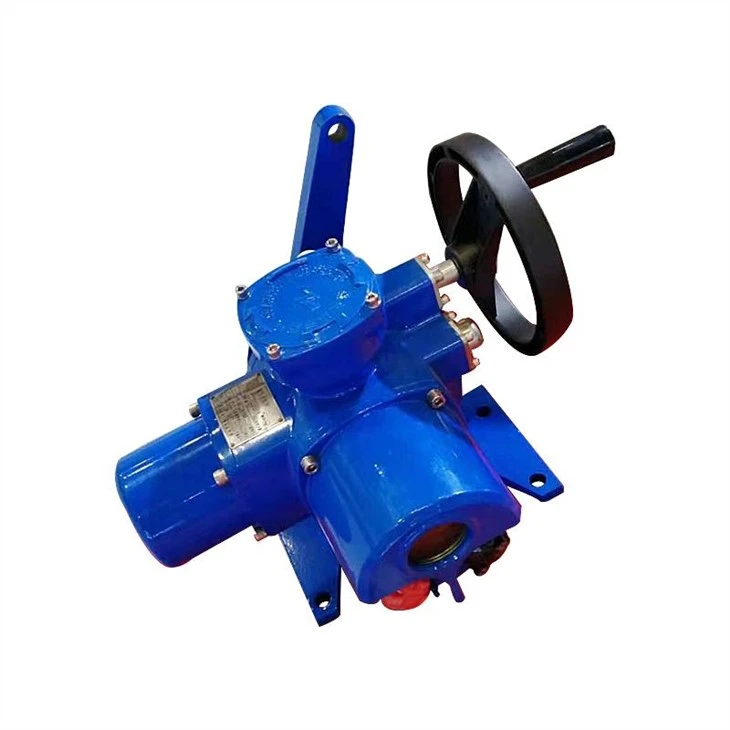

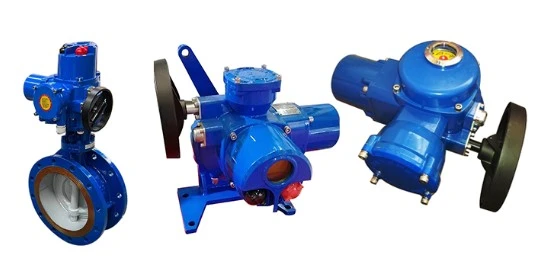

سیریز SLP پارٹ ٹرن الیکٹرک ایکچیوٹرز
سیریز SLP الیکٹرک ایکچیویٹر ایک قسم کا نیا آزاد ماڈل پارٹ ٹرن الیکٹرک ایکچیویٹر پروڈکٹس ہے جو اسی طرح کی مصنوعات کی ترکیب پر مبنی ہے۔ یہ تتلی والو، بال والو اور کاک والو وغیرہ 90 ڈگری ٹرن والوز کو خود بخود کنٹرول کرنے کے لیے لاگو ہوتا ہے۔ یہ کنٹرول والو کے لیے مقامی اور ریموٹ آپریٹنگ انجام دے سکتا ہے۔ یہ پائپ لائن کا استعمال کرتے ہوئے ایسی صنعتوں میں بڑے پیمانے پر استعمال ہوتا ہے جیسے پیٹرولین، کیمیکل انڈسٹری، میٹالرجیکل انڈسٹری، تعمیرات، میونسپل ورکس، پیپر میکنگ، فائر پاور اسٹیشن اور واٹر پاور اسٹیشن وغیرہ۔
سیریز SLP مصنوعات کا بنیادی ماڈل آؤٹ ڈور ماڈل ہے۔ پروٹیکشن کلاس IP67 ہے (اگر IP68 کی ضرورت ہو تو براہ کرم آرڈر دیتے وقت اس کی ہدایت کریں)۔ مصنوعات کو Ex-proof ماڈل میں بھی تیار کیا جا سکتا ہے، Ex-proof کی کلاس Exd II BT4 ہے (اگر اعلیٰ Ex-proof کلاس کی ضرورت ہو، تو براہ کرم آرڈر کرتے وقت اس کی ہدایت کریں۔)
سیریز SLP پروڈکٹس میں چھ باڈی بیس نمبر ہیں، جو کہ ہیں: SLP30، SLP90، SLP120، SLP300، SLP800 اور SLP1600۔ آؤٹ پٹ ٹارک کا دائرہ 50 Nm سے 16000 Nm تک ہے۔
سیریز SLP پروڈکٹس کا عہدہ اور تکنیکی کارکردگی JB/T8528-1997 کے ساتھ ہے۔< Technical conditions for general type valve electric actuator>. ایکس پروف ماڈل پروڈکٹ کی ایکس پروف کارکردگی GB3836 کے ساتھ موافق ہے۔{3}}
سیریز کے لیے SLP ایک قسم کا نیا الیکٹرک ایکچویٹر ہے۔ لہذا تعمیراتی ڈیزائن اور ٹارک کی درجہ بندی میں بہت زیادہ تبدیلی کی گئی ہے۔ تفصیلات حسب ذیل ہیں:
☆ چین میں الیکٹرک والو کے کنکریٹ آپریٹنگ حالات کو لاگو کرنے کے لیے ظاہری شکل کا معیار اور کامل ٹارک کی کارکردگی دیکھی جاتی ہے۔
☆ ہاؤسنگ کا معاملہ کاسٹنگ آئرن اور کاسٹنگ ایلومینیم ہو سکتا ہے جو مختلف صارفین کے انتخاب پر لاگو ہوتا ہے
☆ اس میں آؤٹ پٹ گھومنے کی رفتار کا ایک بڑا دائرہ ہے اور کچھ اقسام کے لیے خود بند ہے جو مختلف پائپ لائن کنٹرولنگ تکنیک کی ضروریات کو پورا کر سکتی ہے۔
☆ اس مسئلے سے بچنے کے لیے نیا باڈی بیس شامل کریں کہ حجم اور وزن بہت زیادہ ہے جب یہ چھوٹا ٹارک مشترکہ فارم پروڈکٹ ہے اور چھوٹے ٹارک پر استعمال ہونے والی بڑی ٹارک مصنوعات ہیں۔
☆الیکٹرک کنٹرولنگ غیر فعال رابطوں کے اضافی برقی اجزاء، سنگل فیز موٹر کے لیے استعمال ہونے والا کپیسیٹر اور والو پوزیشن فیڈ بیک سگنل وغیرہ کے لیے استعمال ہونے والے VOT کو ایڈجسٹ کرنے کے لیے کنٹرولنگ کیویٹی کو مناسب طریقے سے چوڑا کریں۔
☆ ہاؤسنگ میں معاون حصوں کے انٹرفیس شامل کریں، جو کہ Ex-proof ماڈل، انٹیگریشن ماڈل اور انٹیگریٹڈ سابق پروف ماڈل حاصل کرنے کے لیے آسان ہو۔
☆اقتصادی مصنوعات کے تکنیکی ایکس پروف لیور کو بہتر بنانے کے لیے مقامی تبدیلی کے سوئچ ماڈل، انٹیگریشن ماڈل اور انٹیگریٹڈ Ex-proof ماڈل کے لیے یونٹ کے پرزے تیار کریں تاکہ صارفین بہترین کارکردگی کے ساتھ مصنوعات کا انتخاب کریں، مکمل طور پر کام کریں اور مناسب قیمت.
سفارش کی اقسام کا بنیادی تکنیکی پیرامیٹر
|
آئٹم
باڈی بیس نمبر |
قسم |
آؤٹ پٹ ٹارک (Nm) |
آؤٹ پٹ گردشی رفتار (r/min) |
موٹر کے پیرامیٹرز (تین فیز) |
90 ڈگری مکمل سفر کا وقت (S) |
بنیادی ماڈل کا وزن (کلوگرام) |
|
|
حوالہ طاقت (KW) |
شرح شدہ طاقت (A) |
||||||
|
ایس ایل پی 30 |
SLP5-l |
50 |
1.0 |
0.04 |
0.26 |
15.0 |
23 |
|
SLP10-1 |
100 |
0.06 |
0.40 |
||||
|
SLP15-1 |
150 |
0.09 |
0.60 |
||||
|
SLP20-1 |
200 |
0.09 |
0.60 |
||||
|
SLP30-1 |
300 |
0.12 |
0.70 |
||||
|
ایس ایل پی 90 |
SLP40-0.5 |
400 |
0.50 |
0.09 |
0.60 |
30.0 |
42 |
|
SLP40-1 |
1.0 |
0.18 |
0.95 |
15.0 |
|||
|
SLP60-0.5 |
600 |
0.50 |
0.12 |
0.70 |
30.0 |
||
|
SLP60-1 |
1.0 |
0.18 |
0.95 |
15.0 |
|||
|
SLP90-0.5 |
900 |
0.50 |
0.18 |
0.95 |
30.0 |
||
|
SLP90-1 |
1.0 |
0.25 |
1.30 |
15.0 |
56 |
||
|
ایس ایل پی 120 |
SLP100-0.5 |
1000 |
0.50 |
0.25 |
1.30 |
30.0 |
|
|
SLP100-1 |
1.0 |
0.37 |
1.60 |
15.0 |
|||
|
SLP120-0.5 |
1200 |
0.50 |
0.25 |
1.30 |
30.0 |
||
|
SLP120-1 |
1.0 |
0.37 |
1.60 |
15.0 |
|||
|
SLP300 |
SLP200-0.5 |
2000 |
0.50 |
0.37 |
1.60 |
30.0 |
70 |
|
SLP200-1 |
1.0 |
0.55 |
1.40 |
15.0 |
|||
|
SLP250-0.5 |
2500 |
0.50 |
0.37 |
1.60 |
30.0 |
||
|
SLP250-1 |
1.0 |
0.55 |
2.40 |
15.0 |
|||
|
SLP300-0.5 |
3000 |
0.50 |
0.55 |
1.40 |
30.0 |
||
|
ایس ایل پی 800 |
SLP400-0.25 |
4000 |
0.25 |
0.37 |
1.60 |
60.0 |
145 |
|
SLP400-0.5 |
0.50 |
0.55 |
2.40 |
30.0 |
|||
|
SLP600-0.25 |
6000 |
0.25 |
0.55 |
2.40 |
60.0 |
||
|
SLP600-0.5 |
0.50 |
1.10 |
3.40 |
30.0 |
|||
|
SLP800-0.25 |
8000 |
0.25 |
1.10 |
3.40 |
60.0 |
||
|
ایس ایل پی 1600 |
SLP800-0.5 |
10000 |
0.50 |
1.50 |
4.50 |
30.0 |
220 |
|
SLP1000-0.3 |
12000 |
0.30 |
1.50 |
4.50 |
50.0 |
||
|
SLP1200-0.3 |
0.30 |
1.50 |
4.50 |
50.0 |
|||
|
SLP1600-0.2 |
16000 |
0.20 |
1.50 |
4.50 |
75.0 |
||
اختیاری ہائی گھومنے والی رفتار کی اقسام کا اہم تکنیکی پیرامیٹر
|
آئٹم باڈی بیس نمبر |
قسم |
آؤٹ پٹ ٹارک (Nm) |
آؤٹ پٹ گردشی رفتار (r/min) |
موٹر کے پیرامیٹرز (تین فیز) |
90 ڈگری مکمل سفر کا وقت (S) |
بنیادی ماڈل کا وزن (کلوگرام) |
|
|
حوالہ طاقت (KW) |
شرح شدہ طاقت (A) |
||||||
|
ایس ایل پی 30 |
SLP5-2 |
50 |
2.0 |
0.06 |
0.40 |
7.5 |
23 |
|
SLP5-3 |
3.0 |
0.06 |
0.40 |
5.0 |
|||
|
SLP5-4 |
4.5 |
0.09 |
0.60 |
3.75 |
|||
|
SLP5-5 |
5.0 |
0.12 |
0.70 |
3.0 |
|||
|
SLP10-2 |
100 |
2.0 |
0.09 |
0.60 |
7.5 |
||
|
SLP10-3 |
3.0 |
0.12 |
0.70 |
5.0 |
|||
|
SLP10-4 |
4.0 |
0.18 |
0.95 |
3.75 |
|||
|
SLP10-5 |
5.0 |
0.25 |
1.30 |
3.0 |
|||
|
SLP20-2 |
200 |
2.0 |
0.12 |
0.70 |
7.5 |
||
|
SLP20-3 |
3.0 |
0.18 |
0.95 |
5.0 |
|||
|
SLP20-4 |
4.0 |
0.25 |
1.30 |
3.75 |
|||
|
SLP30-2 |
300 |
2.0 |
0.18 |
0.95 |
7.5 |
||
|
SLP30-3 |
3.0 |
0.25 |
1.30 |
5.0 |
|||
|
ایس ایل پی 90 |
SLP20-5 |
200 300 |
5.0 |
0.37 |
1.60 |
3.0 |
42 |
|
SLP30-4 |
4.0 |
0.37 |
1.60 |
3.75 |
|||
|
SLP60-2 |
600 |
2.0 |
0.25 |
1.30 |
7.5 |
||
|
SLP60-3 |
3.0 |
0.37 |
1.60 |
5.0 |
|||
|
SLP90-2 |
900 |
2.0 |
0.37 |
1.60 |
7.5 |
||
|
ایس ایل پی 120 |
SLP90-3 |
900 |
3.0 |
0.55 |
2.40 |
5.0 |
56 |
|
SLP90-4 |
4.0 |
0.75 |
2.72 |
3.75 |
|||
|
SLP120-2 |
1200 |
2.0 |
0.55 |
2.40 |
7.5 |
||
|
SLP120-3 |
3.0 |
0.75 |
2.72 |
5.0 |
|||
|
SLP250 |
SLP200-2 |
2500 |
2.0 |
0.75 |
2.72 |
7.5 |
70 |
|
SLP200-3 |
3.0 |
1.10 |
3.40 |
5.0 |
|||
|
SLP250-2 |
2.0 |
1.10 |
3.40 |
7.5 |
|||
|
ایس ایل پی 800 |
SLP250-3 |
2500 |
3.0 |
1.50 |
4.50 |
5.0 |
145 |
|
SLP400-1 |
4000 |
1.0 |
0.75 |
2.72 |
15 |
||
|
SLP400-2 |
2.0 |
1.50 |
4.50 |
7.5 |
|||
|
SLP600-1 |
6000 |
1.0 |
1.50 |
4.50 |
|
||
رنگ اپنی مرضی کے مطابق کیا جا سکتا ہے
