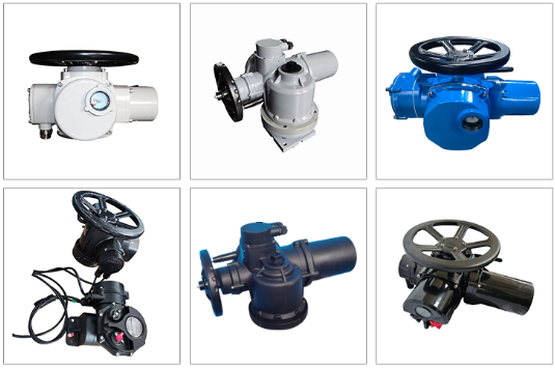

DZW ملٹی ٹرن الیکٹرک والو ایکچوایٹر
ڈی زیڈ ڈبلیو سیریز الیکٹرک والو ایکٹیویٹر ہماری کمپنی کے ذریعہ آزادانہ طور پر تیار کردہ مصنوعات کی ایک نئی نسل ہے جو اصل بالغ مصنوعات پر مبنی ہے ، جو ڈھانچے کو بہتر بناتی ہے اور اسے کامل بناتی ہے ، تحفظ کی کارکردگی اور کلیدی اجزاء کو بہتر بناتی ہے۔ اس میں کمپیکٹ ڈھانچے ، چھوٹے سائز ، خوبصورت ظاہری شکل ، مستحکم اور قابل اعتماد کارکردگی کے فوائد ہیں۔ اچھی حفاظت کی سطح مختلف ڈیزائنوں کی ضروریات کو پورا کرسکتی ہے: دھماکے سے متعلق لازمی طور پر آن آف آف قسم ، لازمی ماڈیولنگ قسم۔
ڈی زیڈ ڈبلیو سیریز کی مصنوعات والوز کے افتتاحی اور بند ہونے پر قابو پانے کے لئے استعمال ہوتی ہیں۔ یہ گیٹ والوز ، گلوب والوز ، شٹ آف والوز ، ڈایافرام والوز ، اور اس کی مشتق مصنوعات کے لئے بال والوز ، تتلی والوز اور ڈیمپرس وغیرہ کے لئے استعمال کیا جاسکتا ہے۔
برقی ایکچوایٹرز کی خصوصیات
اس سلسلے میں الیکٹرک والو ایکٹیویٹر میں درج ذیل خصوصیات ہیں:
• کمپیکٹ اور مضبوط تعمیر ، ہلکا پھلکا۔
tor ٹارک تغیر کی وسیع رینج (ملٹی ٹرن: 100-3500nm)۔
se شدید صنعتی ماحول کے خلاف استعمال کے ل external بیرونی اعلی درجہ حرارت پینٹ کوٹنگ کے ساتھ اندر اور باہر سخت انوڈائزڈ ایلومینیم رہائش۔
• انکلوژر شعاعی مہروں اور O- رنگوں کا استعمال کرتا ہے جو واٹر پروف IP67 اور اختیاری واٹر ٹائٹ LP68 کو تحفظ فراہم کرتا ہے۔
• LSO5211 معیاری۔
• یہ خود بخود مراحل کی شناخت اور درست کرتا ہے۔ خودکار مرحلے میں ناکامی کا تحفظ سامان کی حفاظت سے حفاظت کرتا ہے۔
• قابل اعتماد مکینیکل ٹارک سینسنگ سسٹم اوورلوڈ حالت میں محفوظ آپریشن فراہم کرتا ہے۔
• بڑے سائز کی ونڈو اور اشارے فاصلے سے بہتر پوزیشن کا اشارہ فراہم کرتا ہے۔
ission کمیشننگ اور فیلڈ آپریشن فراہم کرنے کے لئے مقامی پوزیشن پر قابو پانے کے اختیارات کی تعداد۔
تکنیکی پیرامیٹرز
روایتی بجلی کی فراہمی: 380V/220VAC
کنٹرول سگنل: 4 ~ 20MA ینالاگ ان پٹ ، PLC ریموٹ کنٹرول کے ساتھ مطابقت رکھتا ہے
درجہ حرارت کی حد: -40C +80 C (خصوصی ماڈل سپورٹ -40C +540 c)
تحفظ گریڈ: IP67
برائے نام دباؤ: PN2.5-300 (ہائی پریشر کی قسم دباؤ خود سخت مہر کی حمایت کرتی ہے)
قابل اطلاق قطر: DN15-1800 ملی میٹر (مختلف صنعتی پائپ لائنوں کے لئے موزوں)
ایکٹیویٹر کی قسم: DZW انٹیلیجنٹ الیکٹرک ایکچوایٹر
کھلنے اور اختتامی وقت: روایتی ماڈل کھولنے اور بند کرنے کا سائیکل 10 منٹ سے کم یا اس کے برابر (خصوصی ماڈلز کے لئے 30 منٹ سے کم یا اس کے برابر)
قابل اطلاق میڈیا: پانی ، بھاپ ، تیل ، مضبوط آکسائڈائزنگ میڈیا (جیسے نائٹرک ایسڈ) ، دھول پر مشتمل گیسیں جیسے یوریا ، سنکنرن کیمیائی سیال (اسی طرح کے مواد کے والو باڈیوں کو منتخب کرنے کی ضرورت ہے)
ڈسپلے ماڈیول: ایل سی ڈی مکمل چینی انٹرفیس ، غیر ناگوار ڈیبگنگ اور اورکت ریموٹ کنٹرول کی حمایت کریں
تحفظ کی تقریب: مرحلے میں نقصان سے بچاؤ ، خودکار مرحلے کی ترتیب اصلاح ، اوورلوڈ شٹ ڈاؤن
ٹارچ لائٹ ڈبل استعمال: کسی ہنگامی صورتحال میں ، ہینڈ وہیل کو دستی آپریشن میں تبدیل کیا جاسکتا ہے
ریموٹ انٹرفیس: معیاری RS485/Modbus پروٹوکول (کچھ ماڈلز کے ذریعہ تعاون یافتہ)

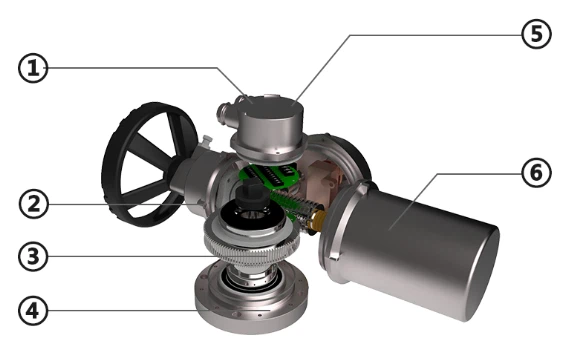

مصنوعات کا ڈھانچہ
1. ٹرمینل باکس
آزاد مہر بند ٹرمینل باکس سائٹ پر وائرنگ کرتے وقت بجلی کے ایکچوایٹر کے برقی حصے کی سگ ماہی سالمیت کو یقینی بناتا ہے ، اور پروڈکٹ دھماکے سے متعلق ثبوت کی ضروریات کو پورا کرتا ہے۔
2. مہر بند ڈھانچہ
ایکٹیویٹر ایک ڈبل سیل ڈیزائن کا ڈھانچہ اپناتا ہے تاکہ یہ یقینی بنایا جاسکے کہ ایکٹیویٹر مکمل طور پر واٹر پروف اور ڈسٹ پروف ہے۔ معیاری پروڈکٹ پروٹیکشن گریڈ IP67 ہے ، اور اعلی ترین گریڈ IP68 تک پہنچ سکتا ہے۔
3. پاور ٹرانسمیشن
ایکٹیویٹر کی پاور ٹرانسمیشن ایک صحت سے متعلق کمی کا طریقہ کار استعمال کرتی ہے جس میں کانسی کے کھوٹ کیڑے کے گیئر اور کھوٹ اسٹیل کیڑے پر مشتمل ہوتا ہے۔ کیڑا گیئر اور کیڑا چکنائی میں الگ سے چلتا ہے ، جو زیادہ سے زیادہ محیطی درجہ حرارت کے لئے موزوں ہے اور اس کی خدمت کی زندگی کو زیادہ سے زیادہ کرتا ہے۔
4. آؤٹ پٹ انٹرفیس
ایکٹیویٹر فلانج ISO5210/5211 (GB12222/12223) کے معیارات کے ساتھ تعمیل کرتا ہے ، اور فلانج انٹرفیس بھی فراہم کرتا ہے جو JB2920 معیارات کی تعمیل کرتے ہیں ، اور اسے صارفین کی ضروریات کے مطابق خصوصی طور پر اپنی مرضی کے مطابق بنایا جاسکتا ہے۔
5. شیل اینٹی سنکنرن
ایکچوایٹر کی بیرونی سطح کو ایک سخت پینٹ فلم اور مضبوط آسنجن کے ساتھ ایک خاص ایلومینیم کھوٹ پینٹ کے ساتھ پینٹ کیا گیا ہے۔ اس میں یووی کی مضبوط مزاحمت ، سنکنرن مزاحمت اور اعلی بھرپور پن ہے ، جو کوٹنگ کی خدمت کی زندگی اور خود صاف کرنے والی خصوصیات کو جامع طور پر بہتر بنا سکتا ہے اور یہ مختلف سخت پیداواری ماحول کے لئے موزوں ہے۔
6. موٹر
موٹر کم جڑتا اور اونچی ٹارک موٹر کو اپناتی ہے ، جو موٹر شروع ہونے کے بعد جلدی سے ٹارک تک پہنچ سکتی ہے ، اور جب پرجوش نہیں ہوتا ہے تو اس میں زیادہ حد تک حرکت ہوتی ہے۔ موٹر میں درجہ حرارت کا ایک عین مطابق سینسر موجود ہے ، اور موٹر کے زیادہ گرمی کی وجہ سے ہونے والے نقصان سے بچنے کے لئے کنٹرول سسٹم کے ذریعے زیادہ درجہ حرارت کی حد مقرر کی گئی ہے۔
7. LCD انٹرفیس
LCD انٹرفیس متن کی معلومات ، گرافیکل عناصر اور ایکٹیویٹر کی خصوصیات کو ظاہر کرسکتا ہے۔
8. کنٹرول وضع کا انتخاب
مقامی آپریٹنگ ڈیوائس پر نصب سلیکٹیو سوئچ "ریموٹ"-"اسٹاپ"-"مقامی" کو ریموٹ آپریشن (ریموٹ کنٹرول) یا لوکل آپریشن (مقامی کنٹرول) یا اسٹاپ موڈ . 9. مقامی الیکٹرک آپریشن کو آپریٹنگ سوئچ "اوپن"-"قریب" مقامی آپریٹنگ ڈیوائس کو مقامی طور پر کھولنے یا بند کرنے کے لئے استعمال کیا جاسکتا ہے۔
معیاری وضاحتیں
|
تحفظ گریڈ |
معیاری IP67 |
|
بجلی کی فراہمی |
تھری فیز AC380V --- 460V 50/60Hz سنگل فیز: AC110V-AC220V DC24V AC24V 50/60Hz |
|
ڈیوٹی سائیکل (آن آف) |
S2-15 منٹ |
|
ڈیوٹی سائیکل (ماڈیولنگ) |
S4, 25% |
|
موصلیت گریڈ |
F |
|
کنٹرول کا طریقہ |
مقامی کنٹرول/ڈی سی ایس/ایف سی ایس (فیلڈبس کنٹرول سسٹم) |
|
موٹر تحفظ |
اوور ہیٹنگ/اوورلوڈ اور شارٹ سرکٹ/فوری ریورس/الیکٹرانک بریک پروٹیکشن |
|
ٹورک تحفظ |
مکینیکل ٹارک/الیکٹرانک ٹارک تحفظ |
|
جام تحفظ |
زیادہ گرمی کے تحفظ میں تعمیر |
|
تکرار کی غلطی |
± 1 ٪ سے کم یا اس کے برابر |
|
بنیادی غلطی کی حد |
1 ٪ سے کم یا اس کے برابر |
|
ڈیڈ زون کی ترتیب |
0.1 ٪ -9.9 ٪ سایڈست |
|
بیرونی کوٹنگ |
اعلی درجہ حرارت کا پینٹ |
|
محیطی درجہ حرارت |
معیاری: -20-+60 ڈگری اختیاری: -40-+70 ڈگری |
|
محیط نمی |
90 ٪ RH میکس (غیر کونڈینسنگ) |
|
دھماکے سے متعلق گریڈ |
Exdi ، Exdib II BT4 ، Exdib II CT4 (IECEX/ATEX) |
|
افعال |
LCD چینی / انگریزی ڈسپلے ونڈو اور مقامی آپریشن فنکشن خود مرحلے کی ترتیب کی شناخت اور فیز منقطع تحفظ اورکت ترتیب اور کنٹرول غلطی خود تشخیص ٹیکنالوجی Modbus RTU ، Profidbus DP ، ہارٹ ، FF ، Devicene (اختیاری) |
|
اشارہ |
A: ریموٹ غیر فعال خشک رابطہ ، سگنل شارٹ پلس (انچنگ) بی: ریموٹ غیر فعال خشک رابطہ ، سگنل لمبی نبض (ہولڈ) C: فعال DC24V سگنل D: فعال AC220V سگنل E: ریموٹ DC4-20MA سگنل |
|
آراء سگنل |
A: کھلا ، بند کریں ، سگنل کو روکیں بی: فالٹ سگنل سی: والو پوزیشن سگنل (DC4-20MA ، DC1-5V ، DC0-10V) ڈی: ریموٹ کنٹرول سگنل |
بجلی اور کنٹرول
کنٹرول کے طریقے
مقامی کنٹرول: بٹن اوپیرا ٹیون ، اورکت سیٹر آپریشن
ڈی سی ایس
ریموٹ سوئچنگ کنٹرول: غیر فعال خشک رابطہ ، DC24V
ریموٹ ینالاگ کنٹرول: DC4-20MA
ESD کنٹرول
وقفے وقفے سے آپریشن کنٹرول
دو تار کنٹرول
ایف سی ایس (فیلڈبس کنٹرول سسٹم)
آؤٹ پٹ سگنل
آن آف قسم
مقررہ رابطہ سگنل آؤٹ پٹ کے 6 سیٹ ، اختیاری طے شدہ رابطے
خصوصی تخصیص: توسیع پذیر 4 نکاتی رابطہ سگنل آؤٹ پٹ
بس کی قسم
ماڈیولنگ قسم
مقررہ رابطہ سگنل آؤٹ پٹ کے 6 سیٹ ، اختیاری طے شدہ رابطے
ینالاگ فیڈ بیک: ڈی سی 4-20ma
بس کنٹرول فنکشن:
مواصلات کا ماڈیول مختلف مواصلات میڈیا اور مختلف مواصلات پروٹوکول سسٹم کی ضروریات کو پورا کرنے کے لئے مرکزی بورڈ پر ایک آزاد ڈھانچہ اپناتا ہے۔ فی الحال معاون مواصلاتی پروٹوکول میں Modbus RTU ، Profibus-DP V0/DP V1 ، HART ، FF ، Devicene (اختیاری) شامل ہیں۔
اورکت ریموٹ کنٹرول فنکشن:
ایکٹیویٹر جدید اورکت ریموٹ کنٹرول ٹکنالوجی کا استعمال کرتا ہے ، جو ایکٹیویٹر کور کو کھولے بغیر مہربند مکالمہ ونڈو کے ذریعے انسانی مشین مکالمے کو قابل بناتا ہے۔ یہاں تک کہ مضر حالات میں بھی ، اندرونی طور پر محفوظ ریموٹ کنٹرول ایکچوایٹر کے پیرامیٹر کی ترتیب اور ریموٹ آپریشن کو محفوظ طریقے سے انجام دے سکتا ہے۔
عین مطابق ٹارک پیمائش اور تحفظ
پیشہ ورانہ طور پر ڈیزائن کیا گیا ٹورک پیمائش کا نظام ایکچوایٹر اوورلوڈ پروٹیکشن اور والو ٹارک تبدیلیوں کی اصل وقت کی نگرانی کو یقینی بنانے کے لئے:
(معیاری ترتیب)مکینیکل ٹارک کی پیمائش: روایتی مکینیکل ٹارک ٹرگر میکانزم میں پختگی ، استحکام اور وشوسنییتا کے فوائد ہیں۔ ہم نے اصل ٹارک کی بنیاد پر اس کو بہتر بنایا اور اپ گریڈ کیا ہے ، جس سے ٹارک ڈیوائس کو زیادہ حساس اور اس کی خدمت کی زندگی میں بہت زیادہ بہتری آئی ہے۔
(اختیاری)الیکٹرانک ٹارک پیمائش: موٹر کے اصل وقت کے موجودہ ، وولٹیج اور مقناطیسی بہاؤ کا پتہ لگانے اور جامع حساب کتاب کے لئے مائکروکونٹرولر کے ساتھ کام کرنے سے ، درست آؤٹ پٹ ٹارک حاصل کیا جاتا ہے اور مستقل پیمائش حاصل کی جاتی ہے۔ اس نظام کو مکینیکل لباس پر غور کرنے کی ضرورت نہیں ہے ، جو نظام کی وشوسنییتا کو بہتر بناتا ہے۔
موٹر پیمائش اور تحفظ
زیادہ گرمی: جب موٹر کا درجہ حرارت زیادہ گرمی سے متعلق تحفظ کی قیمت سے تجاوز کرتا ہے تو ، موٹر چلانے سے ممنوع ہے ، اور موٹر اوور ہیٹ الارم کا پیغام ظاہر ہوتا ہے۔ اوورلوڈ اور شارٹ سرکٹ: سرکٹ کو موجودہ تبدیلیوں کی وسیع رینج کی عین مطابق پیمائش کو پورا کرنے کے لئے ADI کے صحت سے متعلق وولٹیج تبادلوں کی چپ کے ساتھ ڈیزائن کیا گیا ہے۔ اوورلوڈ اینٹی ڈیلی خصوصیات اور شارٹ سرکٹ کے تحفظ سے متعلقہ معیارات پر پورا اترتا ہے۔
فوری ریورس پروٹیکشن: فوری طور پر ریورس ڈیلی کنٹرول ٹکنالوجی کا استعمال ، جب ایکٹیویٹر آپریشن کے دوران ریورس آپریشن سگنل وصول کرتا ہے تو ، کنٹرول سسٹم پہلے بند ہوجائے گا ، اور پھر میکانکی ٹرانسمیشن حصوں کو پہنچنے والے نقصان کو روکنے کے لئے تاخیر کے بعد ریورس ایکشن انجام دے گا۔
الیکٹرانک بریک: ماڈیولنگ الیکٹرک ایکٹیویٹر اس بات کو یقینی بناتا ہے کہ والو ڈیڈ زون کی ترتیب اور الیکٹرانک بریک کے ذریعے سیٹ والو پوزیشن پر رک جائے۔
کنکشن پلیٹ
لہرایا
تکنیکی ڈیٹا
|
ماڈل |
torque |
گھوم رہا ہے رفتار (آر پی ایم) |
موٹر پاور (کلو واٹ) |
ریٹیڈ کرنٹ (ا) |
دستی تناسب |
زیادہ سے زیادہ تنے قطر (ایم ایم) |
وزن (کلوگرام) |
|
fryz10 |
100 |
18 |
0.25 |
1.6 |
1:80 |
28 |
25 |
|
24 |
0.25 |
1.9 |
1:60 |
||||
|
36 |
0.37 |
2.2 |
1:40 |
||||
|
48 |
0.55 |
2.8 |
1:30 |
||||
|
72 |
0.75 |
4.1 |
1:40 |
||||
|
96 |
1.1 |
6.5 |
1:30 |
||||
|
fryz15 |
150 |
18 |
0.37 |
2.2 |
1:80 |
28 |
28 |
|
24 |
0.37 |
2.5 |
1:60 |
||||
|
36 |
0.55 |
2.8 |
1:40 |
||||
|
48 |
0.55 |
3.1 |
1:30 |
||||
|
72 |
1.1 |
6.5 |
1:40 |
||||
|
96 |
1.5 |
7.9 |
1:30 |
||||
|
fryz20 |
200 |
18 |
0.55 |
2.8 |
1:80 |
40 |
30 |
|
24 |
0.55 |
3.1 |
1:60 |
||||
|
36 |
0.75 |
4.1 |
1:40 |
||||
|
48 |
0.75 |
4.7 |
1:30 |
||||
|
72 |
1.5 |
7.9 |
1:40 |
||||
|
96 |
2.2 |
12.6 |
1:30 |
||||
|
fryz30 |
300 |
18 |
0.55 |
2.8 |
1:80 |
40 |
31 |
|
24 |
0.75 |
4.1 |
1:60 |
||||
|
36 |
1.1 |
6.5 |
1:40 |
||||
|
48 |
1.1 |
7.2 |
1:30 |
||||
|
72 |
2.2 |
12.6 |
1:40 |
||||
|
fryz45 |
450 |
24 |
1.1 |
6.5 |
1:60 |
48 |
47 |
|
36 |
1.5 |
7.9 |
1:40 |
||||
|
48 |
2.2 |
12.6 |
1:30 |
||||
|
72 |
3 |
13.5 |
1:40 |
||||
|
fryz60 |
600 |
24 |
1.5 |
7.9 |
1:60 |
48 |
50 |
|
36 |
2.2 |
12.6 |
1:40 |
||||
|
48 |
2.2 |
13.1 |
1:30 |
||||
|
72 |
4.0 |
15.2 |
1:40 |
||||
|
fryz90 |
900 |
24 |
2.2 |
12.6 |
1:60 |
60 |
65 |
|
40 |
3.0 |
13.5 |
1:36 |
||||
|
48 |
4.0 |
15.2 |
1:30 |
||||
|
fryz120 |
1200 |
24 |
3.0 |
13.5 |
1:60 |
60 |
69 |
|
40 |
4.0 |
15.2 |
1:36 |
||||
|
fryz180 |
1800 |
18 |
4.0 |
15.2 |
1:80 |
70 |
150 |
|
36 |
5.5 |
17.1 |
1:40 |
||||
|
fryz250 |
2500 |
18 |
5.5 |
17.1 |
1:80 |
70 |
162 |
|
36 |
7.5 |
19.6 |
1:40 |
||||
|
fryz350 |
3500 |
18 |
5.5 |
19.6 |
1.80 |
80 |
171 |
طول و عرض
فریز ملٹی ٹرن الیکٹرک ایکچوایٹر
|
ماڈل |
L |
L1 |
H |
H1 |
d2 |
F1 |
F2 |
φD |
|
fryz10-15 |
382 |
228 |
233 |
87 |
45 |
150 |
203 |
300 |
|
fryz20-30 |
435 |
278 |
248 |
90 |
39 |
157 |
210 |
350 |
|
ماڈل |
H |
L |
L1 |
L2 |
L3 |
L4 |
φD |
|
fryz45-60 |
338 |
708 |
335 |
401 |
305 |
115 |
250 |
|
fryz90-120 |
347 |
795 |
390 |
423 |
312 |
135 |
250 |
|
fryz180-250 |
408 |
825 |
445 |
462 |
347 |
165 |
350 |
|
fryz350 |
408 |
905 |
530 |
462 |
347 |
165 |
350 |

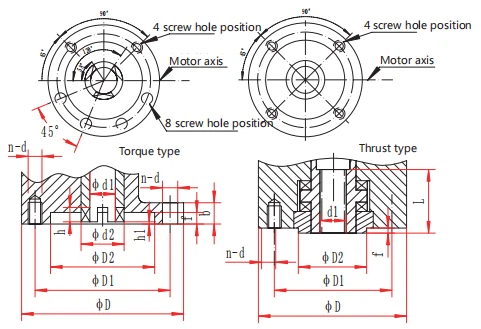

کنکشن کے طول و عرض
فریز ملٹی ٹرن الیکٹرک ایکچوایٹر
ٹارک کی قسم
|
ماڈل |
flange کوڈ |
D |
D1 |
D2 |
d2 |
d1 |
h |
h1 |
f |
b |
n-d |
|
fryz5-15 |
2 |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
2(I) |
115 |
95 |
75 |
39 |
26 |
6 |
2 |
5 |
10 |
4-M8 |
|
|
fryz20-30 |
3 |
185 |
160 |
125 |
58 |
42 |
10 |
2 |
5 |
15 |
4-M12 |
|
3(I) |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
|
fryz45-60 |
4 |
225 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
fryz90-120 |
5 |
275 |
235 |
180 |
82 |
62 |
14 |
2 |
5 |
25 |
4-M20 |
|
5(I) |
230 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
|
fryz180-250 |
7 |
330 |
285 |
220 |
98 |
72 |
16 |
3 |
6 |
30 |
4-φ27 |
|
fryz350-500 |
8 |
380 |
340 |
280 |
118 |
82 |
20 |
3 |
6 |
35 |
8-φ22 |
زور کی قسم
|
ماڈل |
flange کوڈ |
D |
D1 |
D2 |
D1 زیادہ سے زیادہ |
n-d |
L |
f |
|
fryz5-15 |
F10 |
125 |
102 |
70 |
T28 |
4-M10 |
40 |
3 |
|
fryz20-30 |
F14 |
175 |
165 |
100 |
T40 |
4-M16 |
55 |
4 |
|
fryz45-60 |
F16 |
210 |
254 |
130 |
T48 |
4-M20 |
70 |
5 |
|
fryz90-120 |
F25 |
300 |
298 |
200 |
T60 |
8-M16 |
90 |
5 |
|
fryz180-250 |
F30 |
350 |
356 |
230 |
T70 |
8-M20 |
130 |
5 |
|
fryz350-500 |
F35 |
415 |
102 |
260 |
T80 |
8-M30 |
130 |
5 |
