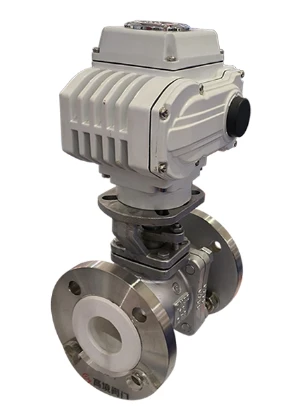

الیکٹرک بال والو
جائزہ
صنعتی آٹومیشن کنٹرول سسٹم میں الیکٹرک بال والو ایک اہم ایکچوایٹر ہے۔ یہ الیکٹرک ایکچوایٹر اور بال والو پر مشتمل ہے۔ یہ بنیادی طور پر پائپ لائن میں میڈیم کو کاٹنے یا مربوط کرنے کے لئے استعمال ہوتا ہے ، اور یہ سیال ریگولیشن اور کنٹرول کے لئے بھی استعمال کیا جاسکتا ہے۔
الیکٹرک بال والو ایک والو ہے جو والو ڈسک کی نقل و حرکت کے مطابق والو اسٹیم کے محور کے گرد گھومتا ہے۔ والو سیٹ پورٹ کی تبدیلی والو ڈسک اسٹروک کے متناسب ہے۔ یہ بنیادی طور پر دو حصوں پر مشتمل ہے: الیکٹرک ایکچوایٹر اور بال والو:
الیکٹرک ایکچوایٹر کنٹرول سگنل حاصل کرنے اور موٹر کو گھومنے کے لئے چلانے کا ذمہ دار ہے۔
بال والو حصے میں والو باڈی ، بال ، والو سیٹ اور والو اسٹیم جیسے اجزاء شامل ہیں۔ والو باڈی بال والو کا بیرونی شیل ہے ، اور سیال کے بہاؤ کے لئے اندر ایک چینل ہے۔ گیند والو کا افتتاحی اور اختتامی حصہ ہے ، جو 90 ڈگری گھوم کر منسلک ، کاٹ یا ریگولیٹ کی جاسکتی ہے۔ والو سیٹ گیند کے لئے سگ ماہی گاسکیٹ کے طور پر کام کرتی ہے تاکہ یہ یقینی بنایا جاسکے کہ بند حالت میں سیال لیک نہیں ہوگا۔ جب الیکٹرک ایکچوایٹر کنٹرول سسٹم سے کنٹرول سگنل وصول کرتا ہے تو ، یہ موٹر کو گھومنے کے لئے چلاتا ہے ، اور پھر ٹرانسمیشن میکانزم (جیسے گیئر کیڑے گیئر) کے ذریعے والو اسٹیم کے محور کے ارد گرد گیند کو گھومتا ہے۔ کنٹرول سگنل کو تبدیل کرنے سے ، بال والو کو عین مطابق کھولا جاسکتا ہے اور بند کیا جاسکتا ہے ، اس طرح سیال کے وسط کا عین مطابق کنٹرول حاصل ہوتا ہے۔
اس کے علاوہ ، الیکٹرک بال والوز کو ان کے ڈھانچے اور مقصد کے مطابق کئی اقسام میں تقسیم کیا جاسکتا ہے۔ مثال کے طور پر ، مختلف رابطے کے طریقوں کے مطابق ، انہیں الیکٹرک فلانج بال والوز ، الیکٹرک ویفر بال والوز ، الیکٹرک ویلڈنگ بال والوز اور الیکٹرک تھریڈڈ بال والوز میں تقسیم کیا جاسکتا ہے۔ سگ ماہی کے مختلف فارموں کے مطابق ، انہیں نرم سیل شدہ الیکٹرک بال والوز اور دھات کی مہر والے الیکٹرک بال والوز میں تقسیم کیا جاسکتا ہے۔
ساخت
الیکٹرک بال والو بنیادی طور پر دو حصوں پر مشتمل ہے: الیکٹرک ایکچوایٹر اور بال والو۔
الیکٹرک ایکچوایٹر کنٹرول سگنل حاصل کرنے اور موٹر کو گھومنے کے لئے چلانے کا ذمہ دار ہے۔ یہ الیکٹرک بال والو کا طاقت اور کنٹرول حصہ ہے۔ بال والو حصے میں والو باڈی ، بال ، والو سیٹ ، سیلنگ رنگ ، اور والو اسٹیم جیسے اجزاء شامل ہیں۔ والو باڈی بال والو کا بیرونی شیل ہے ، اور سیال کے بہاؤ کے لئے اندر ایک چینل ہے۔ گیند والو کا افتتاحی اور اختتامی حصہ ہے ، جو 90 ڈگری کو گھوماتے ہوئے منسلک ، کاٹ یا ایڈجسٹ کیا جاسکتا ہے۔ والو سیٹ گیند کے لئے سگ ماہی گاسکیٹ کے طور پر کام کرتی ہے تاکہ یہ یقینی بنایا جاسکے کہ بند حالت میں سیال لیک نہیں ہوگا۔ سگ ماہی کی انگوٹھی سگ ماہی کے اثر کو بڑھانے کے لئے والو سیٹ پر نصب ہے۔ والو اسٹیم کا استعمال گیند کی گردش کو کنٹرول کرنے اور برقی ایکچوایٹر اور گیند کو مربوط کرنے کے لئے کیا جاتا ہے۔
خلاصہ یہ کہ ، الیکٹرک بال والو کی ساخت کا ڈھانچہ اسے عین مطابق سیال کنٹرول کو حاصل کرنے کے قابل بناتا ہے اور صنعتی آٹومیشن کنٹرول سسٹم میں ایک اہم کردار ادا کرتا ہے۔
خصوصیات
الیکٹرک بال والوز کی خصوصیات میں بنیادی طور پر کمپیکٹ ڈھانچہ ، قابل اعتماد سگ ماہی ، آسان آپریشن ، کم سیال مزاحمت ، وسیع اطلاق کی حد ، آسان دیکھ بھال ، ایڈجسٹ فلو اور اعلی حفاظت شامل ہیں۔
کومپیکٹ ڈھانچہ: الیکٹرک بال والو میں ایک کمپیکٹ ڈھانچہ ڈیزائن ، چھوٹا سائز ، ہلکا وزن ، ایک چھوٹی سی جگہ میں نصب کیا جاسکتا ہے ، اور اس کا استعمال اور برقرار رکھنا آسان ہے۔
قابل اعتماد سگ ماہی: الیکٹرک بال والو کے افتتاحی اور اختتامی حصے (بال) والو سیٹ کے ساتھ مضبوطی سے فٹ ہوجاتے ہیں ، اچھی سگ ماہی کی کارکردگی ہوتی ہے ، مؤثر طریقے سے درمیانے رساو کو روک سکتی ہے ، اور سگ ماہی کی سطح عام طور پر صفر رساو یا ٹریس رساو تک پہنچ سکتی ہے۔
آسان آپریشن: الیکٹرک بال والو کی سوئچنگ ایکشن کو الیکٹرک ایکچوایٹر کے ذریعہ حاصل کیا جاسکتا ہے ، جو کام کرنا آسان ہے۔ اسے 90 ڈگری کو گھوماتے ہوئے جلدی سے کھول کر بند کیا جاسکتا ہے ، اور ریموٹ کنٹرول یا خودکار کنٹرول سسٹم کے ذریعہ اس کو کنٹرول کیا جاسکتا ہے۔
کم سیال مزاحمت: الیکٹرک بال والو کی کروی شکل والو سے گزرتے وقت سیال کو کم مزاحمت کرتی ہے ، جو سیال کے خلاف مزاحمت کے نقصان کو کم کرسکتی ہے۔ یہ خاص طور پر بڑے قطر کے پائپ لائنوں اور اعلی بہاؤ کے درمیانے درجے کی ترسیل کے نظام کے ل suitable موزوں ہے۔
ایپلی کیشنز کی وسیع رینج: الیکٹرک بال والوز مختلف پائپ لائن سسٹم ، جیسے کیمیائی ، پٹرولیم ، دواسازی ، کھانا ، وغیرہ کے ل suitable موزوں ہیں ، اور گیس ، مائع اور پاؤڈر کی نقل و حمل اور خارج ہونے کے لئے استعمال ہوسکتے ہیں۔
آسان بحالی: الیکٹرک بال والو کی مرمت اور بحالی نسبتا simple آسان ہے ، اور اسے محض حصوں کو جدا کرنے اور ان کی جگہ لے کر برقرار رکھا جاسکتا ہے ، اور اس کی طویل خدمت زندگی ہے۔
ایڈجسٹ فلو: الیکٹرک بال والو والو کے افتتاحی ایڈجسٹ کرکے بہاؤ کو ایڈجسٹ کرسکتا ہے ، جو ایسے مواقع کے لئے موزوں ہے جہاں بہاؤ کنٹرول کی ضرورت ہوتی ہے۔
اعلی حفاظت: الیکٹرک بال والو میں دھماکے کے ثبوت اور فائر پروف کی خصوصیات ہیں ، اور کچھ خاص ماحول میں محفوظ طریقے سے استعمال کی جاسکتی ہیں۔ خلاصہ یہ کہ ، اس کے بہت سے فوائد کی وجہ سے صنعتی آٹومیشن کنٹرول سسٹم میں الیکٹرک بال والو کو بڑے پیمانے پر استعمال کیا گیا ہے۔
تنصیب
تنصیب کا مقام انڈور انسٹالیشن کے معاملات
یہ ایک غیر نرسری پروف پروڈکٹ ہے۔ دھماکہ خیز گیس والے کمرے میں اسے انسٹال نہ کریں۔ براہ کرم آنے والی تاروں اور دستی آپریشن کے لئے جگہ محفوظ رکھیں۔
بیرونی تنصیب کے لئے احتیاطی تدابیر
براہ کرم حفاظتی کور انسٹال کریں اور اس بات کو یقینی بنائیں کہ حفاظتی نوٹ کو یقینی بنانے کے لئے وائرنگ کے بعد وائرنگ کا احاطہ مضبوطی سے بند ہے۔ بارش کا پانی مہروں کی عمر بڑھنے میں تیزی لائے گا ، جس سے پانی کا راستہ اور مشین کو نقصان پہنچے گا۔
