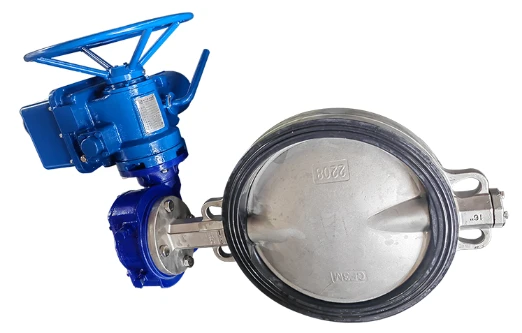

الیکٹرک تیتلی والو
خصوصیات
· بٹر فلائی والو میں سادہ ساخت، چھوٹے سائز، ہلکے وزن، کم مواد کی کھپت، چھوٹے تنصیب کا سائز، تیز رفتار سوئچنگ، 90 ڈگری ریسیپروکیٹ گردش، چھوٹا ڈرائیونگ ٹارک وغیرہ کی خصوصیات ہیں۔ اسے کاٹنے، جڑنے اور ایڈجسٹ کرنے کے لیے استعمال کیا جاتا ہے۔ پائپ لائن میں درمیانے درجے کی، اور اچھی سیال کنٹرول کی خصوصیات اور بند سگ ماہی کی کارکردگی ہے. جب تیتلی کا والو مکمل طور پر کھلی پوزیشن میں ہوتا ہے، تتلی پلیٹ کی موٹائی والو کے جسم سے بہنے والے میڈیم کی مزاحمت ہوتی ہے، اس لیے والو کے ذریعے پیدا ہونے والا پریشر ڈراپ بہت چھوٹا ہوتا ہے، اس لیے اس میں بہاؤ کنٹرول کی اچھی خصوصیات ہوتی ہیں۔ تیتلی والوز میں دو قسم کی سگ ماہی ہوتی ہے: نرم مہر اور دھاتی مہر۔ نرم مہر والوز کے لئے، سگ ماہی کی انگوٹی والو کے جسم میں سرایت کی جا سکتی ہے یا تیتلی پلیٹ کے دائرہ سے منسلک ہوسکتی ہے.
دھاتی مہروں والے والوز کی زندگی عام طور پر نرم مہروں والے والوز کی نسبت لمبی ہوتی ہے، لیکن مکمل سگ ماہی حاصل کرنا مشکل ہوتا ہے۔ دھاتی مہریں زیادہ آپریٹنگ درجہ حرارت کو اپنا سکتی ہیں، جبکہ نرم مہروں میں درجہ حرارت کے محدود ہونے کا عیب ہوتا ہے۔
اگر بٹر فلائی والو کو فلو کنٹرول کے طور پر استعمال کرنے کی ضرورت ہے تو، اہم بات یہ ہے کہ والو کے سائز اور قسم کو صحیح طریقے سے منتخب کریں۔ تتلی والو کا ساختی اصول خاص طور پر بڑے قطر کے والوز بنانے کے لیے موزوں ہے۔ تتلی والوز نہ صرف عام صنعتوں جیسے پٹرولیم، گیس، کیمیائی صنعت، اور پانی کی صفائی میں بڑے پیمانے پر استعمال ہوتے ہیں بلکہ تھرمل پاور پلانٹس کے کولنگ واٹر سسٹم میں بھی استعمال ہوتے ہیں۔
عام طور پر استعمال ہونے والے تتلی والوز میں ویفر قسم کے تتلی والوز، فلینج قسم کے تتلی والوز اور بٹ ویلڈ بٹر فلائی والوز شامل ہیں۔ ویفر قسم کے تتلی والوز دو پائپ فلینجز کے درمیان والو کو جوڑنے کے لیے سٹڈ بولٹ استعمال کرتے ہیں۔ فلینج قسم کے تتلی والوز کے والو پر فلینج ہوتے ہیں، اور والو کے دونوں سروں پر فلینجز پائپ کے فلینجز سے بولٹ کے ساتھ جڑے ہوتے ہیں۔ بٹ ویلڈ بٹر فلائی والوز کے دونوں سروں کو پائپ پر ویلڈ کیا جاتا ہے۔
تکنیکی پیرامیٹرز
· برائے نام قطر، DN50-DN3000 (2"-120")
دباؤ: PN6-PN16 (clss150)
· کام کرنے کا درجہ حرارت: 20 ڈگری -200C +
· کنکشن کا طریقہ: ویفر کی قسم
اہم مواد
والو باڈی: ڈکٹائل آئرن، کاربن سٹیل، سٹینلیس سٹیل
والو پلیٹ: ڈکٹائل آئرن، سٹینلیس سٹیل، الائے سٹیل وغیرہ۔
والو سیٹ: EPDM، NBR VITON، وغیرہ
فوائد
1. کھولنا اور بند کرنا آسان اور تیز ہے، مزدوری کی بچت ہے، اور سیال کی مزاحمت کم ہے، اس لیے اسے کثرت سے چلایا جا سکتا ہے۔
2. ساخت سادہ ہے، بیرونی طول و عرض چھوٹے ہیں، ساختی لمبائی چھوٹی ہے، حجم چھوٹا ہے، اور وزن ہلکا ہے، جو بڑے قطر کے والوز کے لیے موزوں ہے۔
3. یہ کیچڑ کی نقل و حمل کر سکتا ہے، اور مائع کم سے کم پائپ کے منہ میں جمع ہوتا ہے۔
4. کم دباؤ کے تحت، ایک اچھا مہر حاصل کیا جا سکتا ہے.
5. اچھی ایڈجسٹمنٹ کی کارکردگی۔
6. مکمل طور پر کھلنے پر، والو سیٹ چینل کا موثر بہاؤ ایریا بڑا ہوتا ہے، اور سیال کی مزاحمت چھوٹی ہوتی ہے۔
7. افتتاحی اور بند ہونے والا ٹارک چھوٹا ہے۔ چونکہ گھومنے والی شافٹ کے دونوں طرف تتلی کی پلیٹیں بنیادی طور پر میڈیم سے متاثر ہوتی ہیں، اور ٹارک کی سمت مخالف ہوتی ہے، اس لیے اسے کھولنا اور بند کرنا آسان ہوتا ہے۔
8. سگ ماہی کی سطح کا مواد عام طور پر ربڑ اور پلاسٹک سے بنا ہوتا ہے، لہذا کم دباؤ والی سگ ماہی کی کارکردگی اچھی ہے۔
9. انسٹال کرنا آسان ہے۔
10. لچکدار اور لیبر سیونگ آپریشن، دستی، برقی، نیومیٹک اور ہائیڈرولک طریقے منتخب کیے جا سکتے ہیں۔

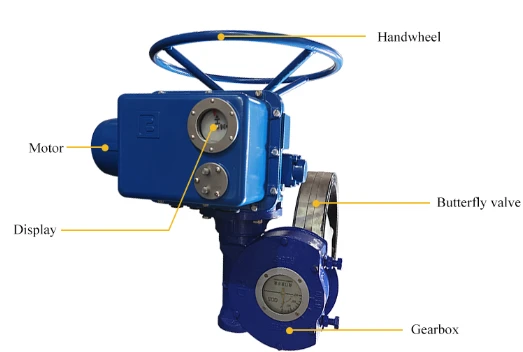

مصنوعات کی ساخت
خصوصیات ·
· مکمل طور پر ربڑ سے جڑے ہوئے والو باڈی ڈیزائن
· پن کے بغیر شافٹ کے ذریعے، آرک والو پلیٹ
· دو طرفہ دباؤ اثر، دو طرفہ سگ ماہی
· تنا ٹرپل مہر
· مختلف قسم کے مواد کی ترتیب، مختلف میڈیا کا اطلاق
جائزہ درخواست
· سنٹر لائن ربڑ کی لکیر والے میڈیا والوز بڑے پیمانے پر بجلی، دھات کاری، کیمیکل، خوراک، میونسپل، اور الیکٹرک پاور سسٹمز میں مائع، گیس اور نیم سیال پائپ لائنوں کے لیے کٹ آف یا ریگولیٹ کرنے والے آلات کے طور پر استعمال ہوتے ہیں، جیسے گیلے ڈیسلفرائزیشن، واٹر ٹریٹمنٹ۔ ، آگ سے تحفظ، اور میونسپل پائپنگ وغیرہ۔
