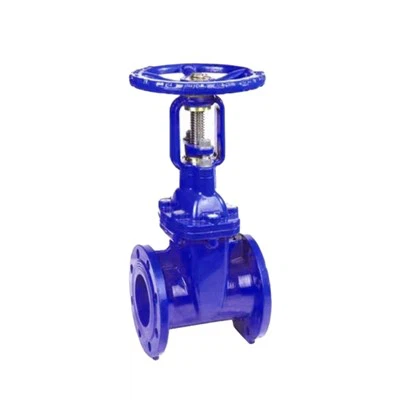

دستی گیٹ والو
ایک گیٹ والو ایک والو ہے جس کا گیٹ بند ہونے والا حصہ گزرنے کے وسطی لائن کے ساتھ عمودی سمت میں چلتا ہے۔ یہ عام طور پر ایک والو باڈی ، والو سیٹ ، ایک والو اسٹیم ، ایک گیٹ ، ایک والو بونٹ ، اور سگ ماہی کی انگوٹھی پر مشتمل ہوتا ہے۔ ٹرانسمیشن ڈیوائس اور گیٹ والو کو لیس کرکے اسے مختلف قسم کے الیکٹرک گیٹ والوز اور نیومیٹک گیٹ والوز میں تبدیل کیا جاسکتا ہے۔ یہ صرف پائپ لائن میں مکمل افتتاحی اور مکمل بند ہونے کے لئے استعمال کیا جاسکتا ہے ، اور ایڈجسٹمنٹ اور تھروٹلنگ کے لئے استعمال نہیں کیا جاسکتا ہے۔
کام کرنے کا اصول
گیٹ والو کا گیٹ والو اسٹیم کے ساتھ خطوطی حرکت کرتا ہے۔ عام طور پر لفٹنگ اسٹیم پر ٹراپیزائڈیل تھریڈ ہوتا ہے۔ والو کے اوپری حصے میں نٹ اور والو کے جسم پر گائیڈ نالی کے ذریعہ ، روٹری موشن کو لکیری حرکت میں تبدیل کیا جاتا ہے ، یعنی ، آپریٹنگ ٹارک آپریٹنگ زور میں تبدیل ہوجاتا ہے۔
بند
سگ ماہی کی سطح کو صرف درمیانے درجے کے دباؤ سے سیل کیا جاسکتا ہے ، یعنی گیٹ کی سگ ماہی کی سطح کو دوسری طرف والو سیٹ کے خلاف درمیانے درجے کے دباؤ سے دبایا جاتا ہے تاکہ سگ ماہی کی سطح کو سگ ماہی کی سطح کو یقینی بنایا جاسکے۔ یہ خود مہربانی ہے۔ زیادہ تر گیٹ والوز جبری سگ ماہی کا استعمال کرتے ہیں ، یعنی ، جب والو بند ہوجاتا ہے تو ، گیٹ کو بیرونی قوت کے ذریعہ والو سیٹ کے خلاف دبانے پر مجبور کیا جاتا ہے تاکہ سگ ماہی کی سطح پر مہر لگانے کو یقینی بنایا جاسکے۔
کھلا
جب گیٹ لفٹ کی اونچائی 1: 1 بار والو قطر کے برابر ہوتی ہے تو ، سیال گزرنے کو مکمل طور پر بلاک کردیا جاتا ہے ، لیکن آپریشن کے دوران اس پوزیشن کی نگرانی نہیں کی جاسکتی ہے۔ اصل استعمال میں ، والو اسٹیم کے اوپری حصے کو ایک نشان کے طور پر استعمال کیا جاتا ہے ، یعنی وہ پوزیشن جہاں اسے نہیں کھولا جاسکتا ، کیونکہ اس کی مکمل کھلی پوزیشن ہے۔ درجہ حرارت کی تبدیلیوں کی وجہ سے لاکنگ رجحان پر غور کرنے کے ل it ، یہ عام طور پر اوپری پوزیشن پر کھولا جاتا ہے اور پھر اسے مکمل طور پر کھلی والو پوزیشن کے طور پر 1/2-1 موڑ دیا جاتا ہے۔ لہذا ، والو کی مکمل طور پر کھلی پوزیشن گیٹ کی پوزیشن (یعنی فالج) کے ذریعہ طے کی جاتی ہے۔
گیٹ والو کا اصول
جیسا کہ نام سے ظاہر ہوتا ہے ، الیکٹرک گیٹ والوز گیٹ والوز کو کنٹرول کرنے کے لئے برقی ایکچوایٹرز کا استعمال کرتے ہیں۔ وہ بنیادی طور پر اوپری اور نچلے حصوں میں تقسیم ہوتے ہیں۔ اوپری حصہ برقی ایکچوایٹر ہے اور نچلا حصہ گیٹ والو ہے۔ ایکچوایٹر اور گیٹ والو منسلک ہیں ، اور الیکٹرک ایکچوایٹر پائپ لائن میڈیم کے آن آف آف کو حاصل کرنے کے لئے گیٹ والو کو کھولنے اور قریب کرنے کے لئے کنٹرول کرتا ہے۔ گیٹ والوز عام طور پر آن آف مواقع کے ل suitable موزوں ہوتے ہیں اور عام طور پر کھلے اور بند والوز ہوتے ہیں۔ اگر کام کے حالات میں ایڈجسٹمنٹ ، الیکٹرک کنٹرول والوز ، الیکٹرک بال والوز ، الیکٹرک تیتلی والوز ، الیکٹرک گلوب والوز وغیرہ کی ضرورت ہوتی ہے تو عام طور پر استعمال ہوتے ہیں۔
ڈیبگنگ کے طریقے
والو کو مربوط کرنے کے بعد ، بیرونی تاروں کو بیرونی وائرنگ آریھ کے مطابق مربوط کریں۔ ان پٹ سگنل موجودہ سگنل یا وولٹیج سگنل ہے یا نہیں اس پر خصوصی توجہ دیں۔ انہیں ملا نہیں کیا جاسکتا۔ مثبت اور منفی سگنلز کو غلط طریقے سے منسلک نہیں کیا جاسکتا۔ صارفین مندرجہ ذیل طریقوں کے مطابق ایک ایک کرکے چیک اور ڈیبگ کرسکتے ہیں۔ الیکٹرک ایکچوایٹر کی مکینیکل حد کو ایڈجسٹ کریں: مکینیکل حد کی ایڈجسٹمنٹ یہ ہے کہ ایکچویٹر کو صرف مکینیکل اوپری اور نچلی حد کی حد میں کام کرنا ہے تاکہ ایکچویٹر کو زیادہ سے زیادہ محدود اور خطرے کو نقصان پہنچانے یا والو کو نقصان پہنچانے سے بچایا جاسکے۔ جیسا کہ اعداد و شمار میں دکھایا گیا ہے ، لیور اور اوپری اور نچلی حد کے اسٹاپس کو بالترتیب فراہم کیا جاتا ہے۔ صفر پوزیشن کی حالت میں ، نچلی حد کا اسٹاپ نیچے سے لیور کے قریب یا قریب ہونا چاہئے تاکہ ایکچویٹر کو زیادہ محدود ہونے سے بچایا جاسکے۔ اگر انحراف بڑا ہے تو ، کلیمپنگ نٹ کو ڈھیلا کیا جاسکتا ہے اور اسٹاپ بلاک کو اسی پوزیشن میں منتقل کیا جاسکتا ہے ، اور اس سے متعلقہ نٹ کو سخت کیا جاسکتا ہے۔ پوری پوزیشن کی حالت میں ، اوپری حد کا اسٹاپ اوپری سے زیادہ سے زیادہ لیور کے قریب یا قریب ہونا چاہئے تاکہ ایکٹیویٹر کو زیادہ محدود ہونے سے بچایا جاسکے۔ اگر انحراف بڑا ہے تو ، کلیمپنگ نٹ کو ڈھیلا کیا جاسکتا ہے اور اسٹاپ بلاک کو اسی پوزیشن میں منتقل کیا جاسکتا ہے ، اور اس سے متعلقہ نٹ سخت کیا جاسکتا ہے۔ جب بجلی سے منسلک نہیں ہوتا ہے تو ، ڈیبگنگ کا عمل ہینڈ وہیل کو دستی طور پر ایکٹوئٹر کو صفر پوزیشن اور مطلوبہ والو کی مکمل پوزیشن پر کھولنے کے لئے استعمال کرسکتا ہے ، اور پھر اسی طرح کی ایڈجسٹمنٹ کرسکتا ہے۔ جب بجلی جاری ہے تو ایکچویٹر کو الیکٹرک دستی حالت میں بھی ایڈجسٹ کیا جاسکتا ہے ، اور ایکچوایٹر کو ڈسپلے میں اوپر یا نیچے کیز کے ذریعہ مطلوبہ صفر پوزیشن اور پوری پوزیشن پر کھولا جاسکتا ہے۔ اگر شروعاتی عمل کے دوران اوپر یا نیچے کی کلید کو دبایا جاتا ہے تو ایکچوایٹر حرکت نہیں کرتا ہے ، تو اس کی وجہ حد سوئچ کی حد ہے۔
درخواستیں
