لکیری ٹرن الیکٹرک ایکچویٹر
پروڈکٹ کا جائزہ

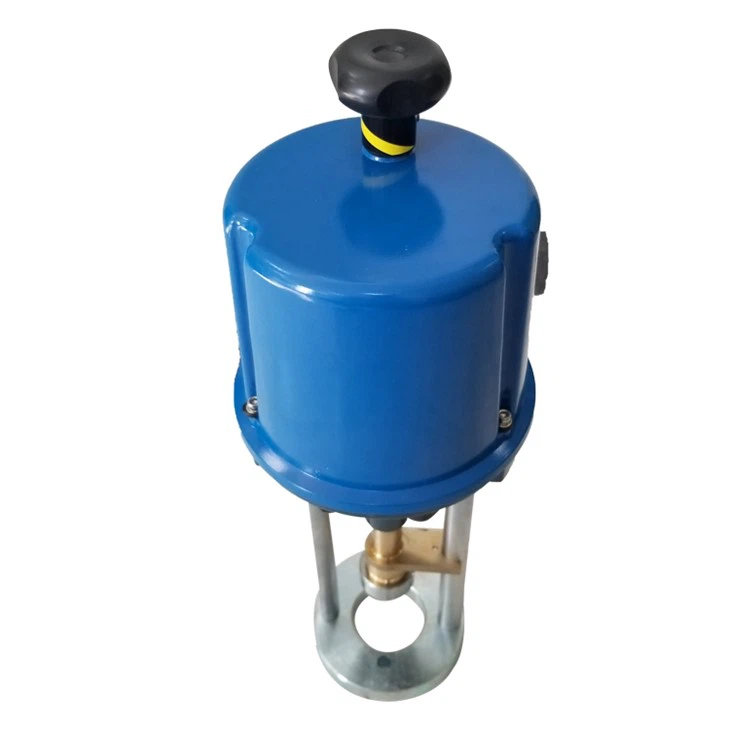

پی ایس ایل کے عملدرآمد کے ڈھانچے میں PSL201، PSL202، PSL204، PSL208، PSL210، PSL312، PSL314، PSL316، PSL320، اور PSL325 شامل ہیں۔ اس میں چھوٹے سائز، ہلکے وزن، مضبوط فنکشن، بلٹ ان انٹیلجنٹ کنٹرولر، آسان آپریشن، 100 ملی میٹر تک اسٹروک، 25KN تک تھرسٹ وغیرہ کی خصوصیات ہیں۔ اسے لکیری موشن والو سوئچ اور ایڈجسٹمنٹ کنٹرول میں وسیع پیمانے پر استعمال کیا جا سکتا ہے۔
اہم خصوصیات
1. پی ایس ایل سٹریٹ اسٹروک الیکٹرک ایکچویٹر کے اسٹروک کو ایڈجسٹ کیا جا سکتا ہے، جو والو کے ساتھ جڑنا آسان ہے۔
2. تمام برقی اجزاء معیار میں قابل بھروسہ اور سروس کی زندگی میں طویل ہیں۔
3. پی ایس ایل سیریز کے ایکچیویٹر کے برقی اجزاء کی وائرنگ سخت ہے اور ٹرانسمیشن کے اجزاء سے مکمل طور پر الگ تھلگ ہے، جس سے ایکچیویٹر کے آپریشن کی وشوسنییتا بہتر ہوتی ہے۔
4. پی ایس ایل سیریز ایکچوایٹر والو کے ساتھ لچکدار کوائل اسپرنگ کے ذریعے جڑا ہوا ہے، جو والو اسٹیم کے اثر و رسوخ اور آؤٹ پٹ شافٹ کے محور سے باہر ہونے سے بچ سکتا ہے۔ والو کی بند ہونے والی قوت کو والو کی قابل اعتماد بندش کو یقینی بنانے اور رساو کو روکنے کے لئے پیش سیٹ کیا جاسکتا ہے۔
5. سادہ ساخت، چھوٹے سائز، ہلکے وزن، آسان تنصیب اور دیکھ بھال: تمام مکینیکل پرزے بہترین کاریگری کے ساتھ CNC پروسیسنگ کے ذریعے بنائے جاتے ہیں۔
6. پی ایس ایل الیکٹرک ایکچویٹر کو ایک مربوط ڈھانچے کے طور پر ڈیزائن کیا گیا ہے۔ پوزیشن ٹرانسمیٹر اور سرو ایمپلیفائر کو براہ راست ایکچیویٹر میں دو آزاد اجزاء کے طور پر لوڈ کیا جا سکتا ہے، براہ راست 4-20mA کنٹرول سگنل کو قبول کرتے ہوئے، اور آؤٹ پٹ 4-20mA یا 1-5DC والو پوزیشن مخالف قرض سگنل، خود تشخیصی فنکشن کے ساتھ، استعمال کرنے اور ایڈجسٹ کرنے میں بہت آسان ہے۔
7. فنکشنل ماڈیولر ڈھانچہ ڈیزائن، مختلف اختیارات کے امتزاج کے ذریعے، سادہ سے پیچیدہ کنٹرول کا احساس کرتا ہے، اور درخواست کی مختلف ضروریات کو پورا کرتا ہے۔
8. ٹرانسمیشن تمام چھوٹے بیکلاش سیل بند گیئرز کو اپناتی ہے، جن میں اعلی کارکردگی، کم شور، طویل سروس کی زندگی، استحکام اور قابل اعتماد ہے، اور ایندھن بھرنے کی ضرورت نہیں ہے۔
9. اس میں مختلف قسم کی آپریٹنگ رفتار ہے، جو نظام کے تیز ردعمل اور استحکام کو یقینی بنانے کے لیے مختلف کنٹرول سسٹمز کی ضروریات کو پورا کر سکتی ہے۔
10. پی ایس ایل ایکچیویٹر پر ڈرائیو موٹر ایک تیز رفتار سنکرونس موٹر ہے جو اعلیٰ کارکردگی والے نادر زمینی مقناطیسی مواد سے بنی ہے، جو آسانی سے چلتی ہے۔ اس میں چھوٹے سائز، بڑے ٹارک، اینٹی اسٹال، اور اعلی کنٹرول صحت سے متعلق فوائد ہیں۔
11. سیگمنٹل ایڈجسٹمنٹ سیٹ کی جا سکتی ہے، یعنی دو ایکچیوٹرز کو پی آئی ڈی ریگولیٹر کے ذریعے دوہری وقت کے متناسب سگنل آؤٹ پٹ کے ذریعے کنٹرول کیا جاتا ہے (4-12mA PSL1 کے مکمل کھلے اور مکمل بند سے مطابقت رکھتا ہے۔
12. 20mA PSL2 کے مکمل اوپن 1 فل کلوز کے مساوی ہے)۔
13. والو پوزیشن فیڈ بیک عنصر ایک مکمل طور پر مہربند ہائی پریسجن ملٹی ٹرن پوٹینومیٹر کو اپناتا ہے، جس میں چھوٹے سائز، اعلیٰ درستگی، چھوٹے ڈیڈ زون اور طویل سروس لائف کی خصوصیات ہوتی ہیں۔
مصنوعات کی ساخت
پی ایس ایل لکیری ایکچوایٹر بنیادی طور پر الیکٹرک کنٹرول پارٹس اور گیئر ٹرانسمیشن پارٹس پر مشتمل ہوتا ہے جو ایک دوسرے سے الگ تھلگ ہوتے ہیں۔ موٹر کو دو الگ تھلگ حصوں کو جوڑنے والے درمیانی حصے کے طور پر استعمال کیا جاتا ہے۔ موٹر کنٹرول کی ضروریات کے مطابق ٹارک آؤٹ پٹ کرتی ہے، اور اسے ملٹی پول اسپر گیئر کے ذریعے ٹریپیزائڈل اسکرو میں منتقل کرتی ہے۔
سکرو چھڑی کے دھاگے کے ذریعے ٹارک کو زور میں تبدیل کرتا ہے۔ اسٹیم کا دھاگہ خود بند ہوتا ہے اور ایک اڈاپٹر کے ذریعے خلیہ تک لکیری سفر کو والو تک پہنچاتا ہے۔ ایکچیویٹر کے آؤٹ پٹ شافٹ میں گردش کو روکنے کے لیے ایک لاکنگ پن ہوتا ہے، اور آؤٹ پٹ شافٹ کے ریڈیل لاکنگ ڈیوائس کو پوزیشن انڈیکیٹر کے طور پر استعمال کیا جا سکتا ہے۔
لاکنگ ڈیوائس کنیکٹنگ راڈ کے ساتھ جڑی ہوئی ہے، اور کنیکٹنگ راڈ آؤٹ پٹ شافٹ کے ساتھ ہم آہنگی سے چلتی ہے۔ آؤٹ پٹ شافٹ کی نقل مکانی کو کنیکٹنگ راڈ کے ساتھ منسلک سرکٹ بورڈ کے ذریعے برقی سگنل میں تبدیل کیا جاتا ہے، جو سروو ایمپلیفائر کو موازنہ سگنل اور والو پوزیشن فیڈ بیک آؤٹ پٹ کے طور پر فراہم کیا جاتا ہے۔
ایک ہی وقت میں، ایکچیویٹر اسٹروک کو سوئچ بورڈ پر دو اہم حد والے سوئچز کے ذریعے بھی محدود کیا جا سکتا ہے، اور محدود پوزیشن کو دو مکینیکل حد کے اسٹاپس کے ذریعے ایڈجسٹ کیا جا سکتا ہے۔
تکنیکی پیرامیٹرز
ذہین کنٹرولر PASP4
(1) PSAP4 PS الیکٹرک ایکچیویٹر کے لیے ذہین متناسب سرکٹ ہے۔ ایس ایم ٹی پروسیس ٹیکنالوجی کا استعمال کرتے ہوئے، اس میں چھوٹے سائز اور اعلی وشوسنییتا کی خصوصیات ہیں۔ یہ سرکٹ کنٹرول ایکچیویٹر کے 4-20mA کرنٹ سگنل کا ایکچیویٹر کے موجودہ پوزیشن سگنل سے موازنہ کرتا ہے، اور الیکٹرک ایکچیویٹر کو انحراف کے مطابق کھولنے یا بند کرنے کے لیے کنٹرول کرتا ہے، تاکہ ایکچیو ایٹر کی پوزیشن کا توازن برقرار رہے۔ ان پٹ سگنل
(2) PSAP4 کو احساس ہے کہ ایکچیویٹر ان پٹ 4-20mA سگنل کے ساتھ کام کرتا ہے، اور سسٹم کو 4-20mA پوزیشن سگنلز کا ایک سیٹ بھی فراہم کرتا ہے جو ورکنگ پاور سپلائی، ان پٹ سگنل اور پوزیشن سے الگ تھلگ ہیں۔ تبادلوں کا سرکٹ.
(3) PSAP4 آسانی سے ایکچیویٹر کی ابتدائی پوزیشن اور اسٹروک کو ایڈجسٹ کر سکتا ہے: مینو میں ترمیم کر کے، یہ مثبت کے درمیان سوئچنگ کا احساس کر سکتا ہے اور آپریٹنگ میکانزم کا مقام سیٹ کر سکتا ہے۔
(4) سرکٹ کا اصول نیچے دی گئی تصویر میں دکھایا گیا ہے۔ ذہین کنٹرولر ایک وقف شدہ سنگل چپ مائکرو پروسیسر پر مبنی ہے، اور ان پٹ لوپ اینالاگ سگنلز اور والو پوزیشن ریزسٹنس سگنلز کے ذریعے ڈیجیٹل سگنلز کو تبدیل کرتا ہے۔ مائیکرو پروسیسر کے نمونے لینے کے نتیجے کے مطابق مصنوعی ذہانت کنٹرول سافٹ ویئر کو پاس کرنے کے بعد، یہ نتیجہ دکھاتا ہے اور کنٹرول سگنل کو آؤٹ پٹ کرتا ہے۔
لوکل کنٹرول باکس آپریشن PSML
آن سائٹ کنٹرول PSML آن سائٹ الیکٹرانک طور پر کنٹرول شدہ ایکشن ایکچیوٹرز کو محسوس کر سکتا ہے۔ کنٹرول سگنل کو سلیکٹر سوئچ کے ذریعے "لوکل" اور "ریموٹ" کے درمیان تبدیل کیا جا سکتا ہے، اور "لوکل" پر سوئچ کرنے کے بعد دستی بٹن کے ذریعے ایکچیویٹر کو آن/آف/بند کیا جا سکتا ہے۔ درمیانی سوئچ پوزیشن عام طور پر "اسٹاپ" ہوتی ہے، ایکچیویٹر سوئچ کو کھینچ کر دو سمتوں میں جا سکتا ہے، پل سوئچ کو چھوڑ سکتا ہے، اور سوئچ درمیانی پوزیشن پر واپس آ جائے گا۔
سوئچ ایکشن موڈ الیکٹریکل وائرنگ ڈایاگرام
کیسنگ کھولیں اور آپ دیکھ سکتے ہیں جیسا کہ تصویر میں دکھایا گیا ہے۔ الیکٹریکل وائرنگ کے لیے PSL ایکچیویٹر کے کیسنگ میں ٹرمینل سٹرپس ہیں۔ ایکچیویٹر سے جڑنے کے لیے ایک مناسب پاور لائن منتخب کریں۔ درمیانی (ملی میٹر) تار استعمال کرنے کی سفارش کی جاتی ہے۔
پی ایس ایل سیریز لکیری الیکٹرک ایکچوایٹر کو کیسے ڈیبگ کریں۔
1. PSL لکیری ایکچیویٹر کے لمٹ سوئچ کی ایڈجسٹمنٹ ایکچیویٹر کے والو سے منسلک ہونے کے بعد، PSL ایکچیویٹر کو والو کنٹرول کی ضروریات کو پورا کرنے کے لیے سیٹ کیا جانا چاہیے۔ ایکچیویٹر کے حد سوئچ کو والو کی قسم کے مطابق ایڈجسٹ کیا جاتا ہے "ٹریول" یا "کلوزنگ فورس/اسٹروک" کے بنیادی اصولوں سے طے ہوتا ہے۔
(1) سٹریٹ تھرو والوز کے لیے، پہلے بند پوزیشن کو "شٹ آف فورس/اسٹروک" کے مطابق سیٹ کریں، اور پھر والو کے ریٹیڈ اسٹروک کے مطابق اوپن پوزیشن سیٹ کریں۔
(2) تین طرفہ والو کے لیے، "شٹ آف فورس/اسٹروک" کے مطابق دو ٹرمینل پوزیشنز سیٹ کریں، اور "شٹ آف فورس/اسٹروک" کے مطابق ایکچیویٹر کی حد سوئچ کا تعین کریں۔
(3) دستی ایکچیویٹر کے ذریعے چلائے جانے والے والو کا سپول والو سیٹ سے رابطہ کرتا ہے۔ جب والو اسٹیم محوری طور پر حرکت کرنا شروع کرتا ہے، والو اسٹیم پر قوت ایکچیویٹر کے کوائل اسپرنگ کی رد عمل کی قوت ہوتی ہے۔
(4) ایکچیویٹر کو اسی سمت میں چلانا جاری رکھیں جب تک کہ ایکچیویٹر کا کوائل اسپرنگ کوائل اسپرنگ ڈایاگرام میں دکھائے گئے اسی قدر سے کمپریس نہ ہوجائے۔ یہ شٹ آف فورس کو یقینی بناتا ہے اور رساو کو روکتا ہے۔
